Толщина стенки трубы обычно используется для определения ее прочности или того, какое давление она может выдержать. Вы можете определить толщину стенки трубы, измерив внутренний и внешний диаметры открытой трубы вручную, или вы можете использовать специальный инструмент, называемый ультразвуковым толщиномером, чтобы автоматически измерить толщину стенки любой трубы, даже если она уже установлена. Какой бы метод вы ни выбрали, измерение толщины стенки трубы займет всего пару минут!
Шаги
Метод 1 из 2: Использование внутреннего и внешнего диаметров

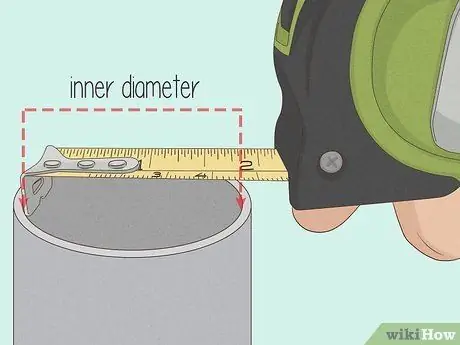

Шаг 1. С помощью рулетки или линейки измерьте внутренний диаметр трубы
Поместите выбранный вами измерительный инструмент по центру внутреннего отверстия трубы. Считайте расстояние между внутренним краем одной стены и внутренним краем противоположной стены, чтобы получить внутренний диаметр.
- Убедитесь, что ваша линейка или рулетка проходит точно через середину трубы, так что внутренние края стены находятся точно напротив друг друга.
- Другими словами, вы измеряете максимальное расстояние по внутренней полости трубы.
- Для наиболее точного измерения используйте сантиметры и миллиметры. Толщина стенки трубы обычно измеряется в метрической системе. Вы можете использовать дюймы, если хотите.

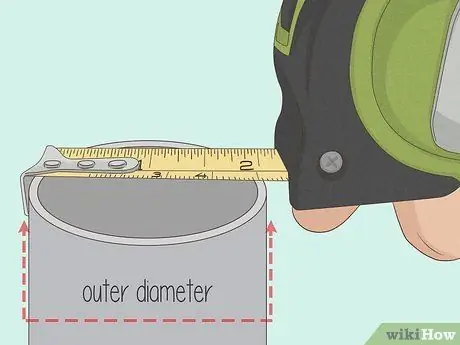

Шаг 2. Измерьте внешний диаметр трубы своим измерительным инструментом
Положите линейку или рулетку на середину отверстия трубы. Считайте расстояние между внешним краем одной стены и внешним краем противоположной стены, чтобы определить внешний диаметр.
На этом этапе вы измеряете самое дальнее расстояние через отверстие трубы, но снаружи стен, а не внутри стен

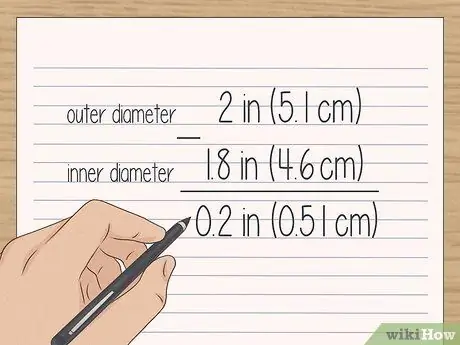

Шаг 3. Вычтите внутренний диаметр из внешнего диаметра
Вычтите первое полученное число или меньшее число из второго или большего числа. Разница между ними заключается в толщине противоположных стен вместе взятых.
- Например, если внешний диаметр составляет 2 дюйма (5,1 см), а внутренний - 1,8 дюйма (4,6 см), вычтите 1,8 дюйма (4,6 см) из 2 дюймов (5,1 см), чтобы получить 0,2 дюйма (0,51 см).
- Вы можете произвести этот расчет в уме или с помощью калькулятора.

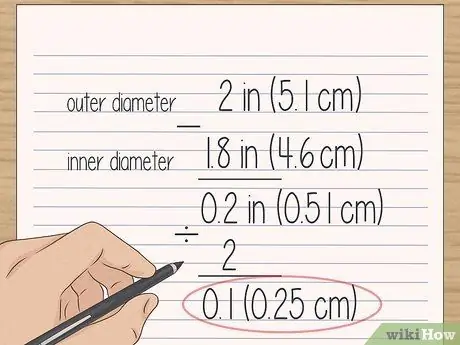

Шаг 4. Разделите полученное число на 2, чтобы получить толщину стенки
Возьмите число, которое вы получили, вычтя внутренний диаметр из внешнего, и разделите его на 2, чтобы разрезать его пополам. Оставшееся число - это толщина стенки трубы.
Например, если вы получили 0,2 дюйма (0,51 см) путем вычитания внутреннего диаметра из внешнего диаметра, разделите 0,2 дюйма (0,51 см) на 2, чтобы получить толщину стенки трубы 0,1 дюйма (0,25 см)
Метод 2 из 2: Работа с ультразвуковым толщиномером

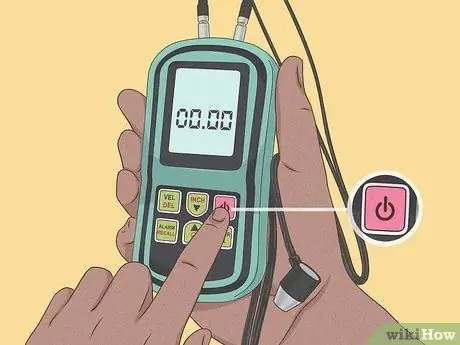

Шаг 1. Включите толщиномер, нажав кнопку питания
Нажмите и удерживайте кнопку питания. Отпустите кнопку питания, когда на дисплее прибора появятся цифры.
- Ультразвуковой толщиномер пропускает высокочастотные звуковые волны через поверхность для расчета толщины материала.
- Вы можете купить один из этих манометров в Интернете менее чем за 100 долларов США.
- Большинство ультразвуковых толщиномеров работают практически одинаково, поэтому вы можете применить этот метод к любой марке или модели.

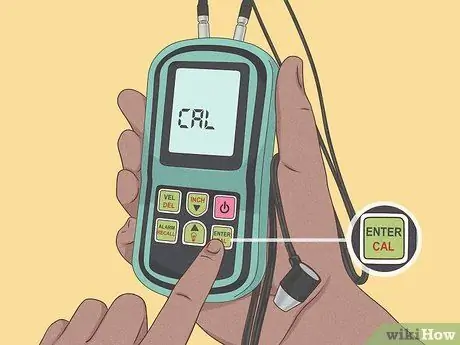

Шаг 2. Нажмите кнопку CAL, чтобы начать калибровку датчика
Нажмите и удерживайте кнопку, пока на экране не отобразится CAL. Начнется процесс автоматической калибровки датчика.
- У большинства толщиномеров есть кнопка «КАЛИБРОВКА», но на некоторых вместо нее может быть изображение старинных весов.
- Вы всегда можете обратиться к руководству пользователя манометра, если ваша машина выглядит иначе, и вы не знаете, как ее откалибровать.

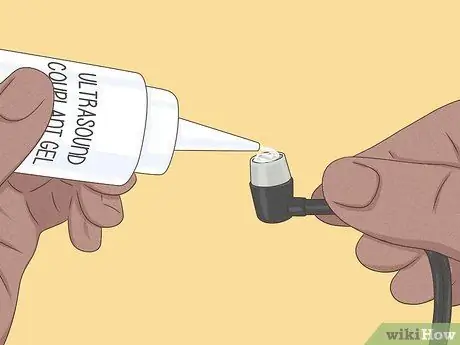

Шаг 3. Нанесите на сенсорную головку каплю геля для ультразвукового связующего
Откройте флакон с гелем связующего вещества для ультразвукового толщиномера и выдавите большую ложку на головку датчика. Этот гель способствует передаче звуковых волн между машиной и измеряемым материалом.
- Головка датчика датчика - это круглая головка, прикрепленная к кабелю машины. Похоже на медицинский стетоскоп.
- Вы можете купить гель связующего вещества для толщиномера, который иногда называют связывающим гелем или трансмиссионным гелем, в Интернете примерно за 15 долларов США или меньше.

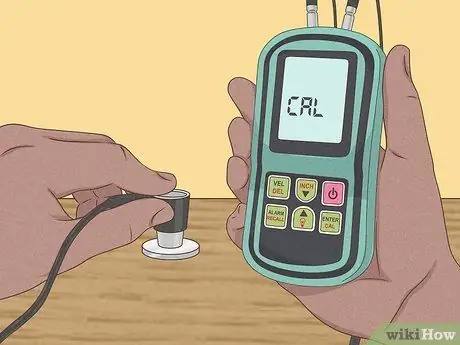

Шаг 4. Приложите датчик к калибровочному чипу и подождите, пока датчик откалибруется
Прижмите головку датчика к калибровочному чипу и удерживайте ее там. Подождите, пока цифры на экране устройства не перестанут меняться.
Каждый ультразвуковой толщиномер поставляется с калибровочным чипом, который весит определенную величину. Аппарат знает это число и автоматически откалибруется для считывания правильного веса

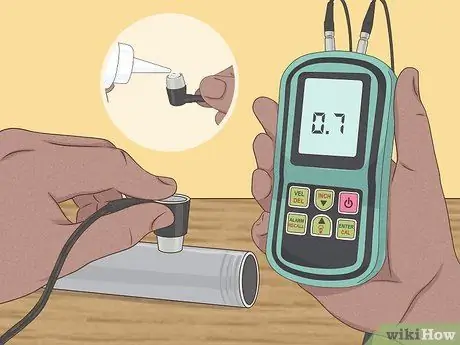

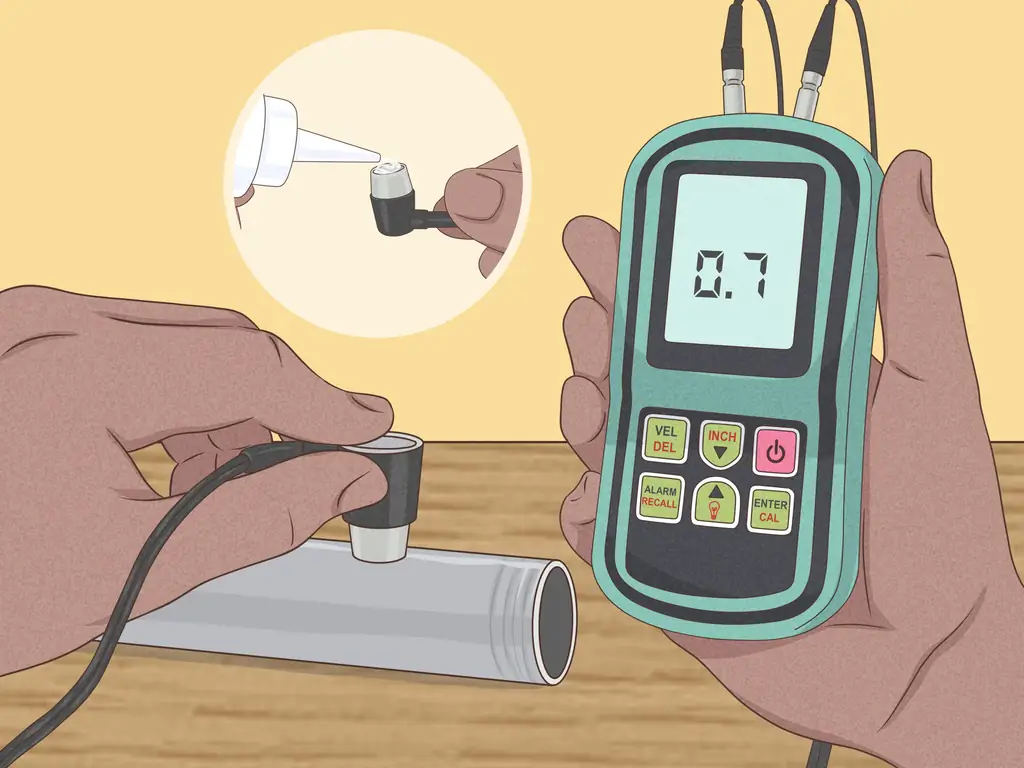

Шаг 5. Прижмите головку датчика к трубе, чтобы измерить толщину стенки
Добавьте еще одну ложку геля связующего вещества размером с десять центов на головку датчика. Приложите датчик к внешней стенке трубы и удерживайте его там, пока числа на экране не перестанут меняться. Число, на котором устанавливается экран, - это толщина стенки трубы в сантиметрах.
- Например, если цифры на экране перестают меняться при 0,7, толщина стенки трубы составляет 0,7 см (0,28 дюйма).
- Толщина стенки трубы обычно измеряется в метрической системе. Другими словами, сантиметры и миллиметры. Однако толщиномеры также могут измерять в дюймах.
