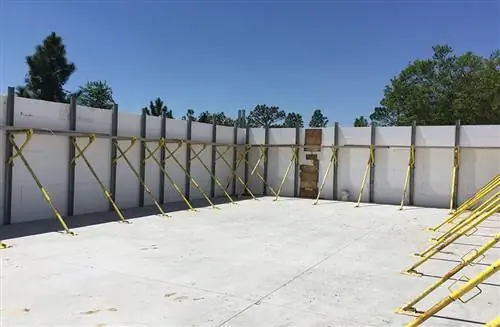

Установщики изолированной бетонной опалубки (ICF) должны освоить установку системы крепления для выравнивания стены ICF, чтобы обеспечить успех проекта стены ICF. Системы крепления ICF выравнивают стену перед заливкой бетона. Распорки ICF также позволяют установщику отвесить стены сразу после заливки бетона. Система крепления имеет решающее значение, поскольку она защищает залитую стену от ветра и других боковых нагрузок до полного затвердевания бетона. Правильно установленная система крепления ICF обеспечивает безопасность рабочих, а также прямые, ровные и отвесные стены ICF.
Планирование, подготовка и материалы для брекет-системы ICF
Как определить количество раскосов на рабочей площадке
Определение количества необходимых раскосов для проекта зависит от расстояния между раскосами. Несколько факторов определяют, как размещать брекеты ICF; однако обычно они находятся на расстоянии пяти или шести футов друг от друга. Расстояние между фигурными скобками должно соответствовать нормам безопасности.
Расстояние между креплениями ICF должно соответствовать следующему:
- Выровнять стены ICF
- Выдерживают ветровые нагрузки на стену ICF
- Предотвращение наклона стен
- Выдерживать давление бетона во время заливки
- Учитывайте длину досок лесов
Возможно дополнительное усиление в зонах возле дверных и оконных проемов, на углах и Т-образных перекрестках
Материалы, необходимые для установки распорки ICF:
- 2-дюймовый X 4-дюймовый пиломатериал для стоек, поручней, буксировочной доски, боковых распорок и направляющих деревянных профилей.
- Деревянные доски размером 2 дюйма X 8 дюймов для стоячей поверхности.
- Стальные талрепы для регулировки стены по отвесу вертикальной поверхности после закрепления.
- Strongbacks - стальные шпильки 18-го калибра высотой от 8 до 12 футов.
- Скобы крепления лесов.
- Материалы для крепления талрепов к грунту или бетону: арматурный стержень №5 длиной 3 фута, шурупы Tapcon® для бетона или деревянная доска размером 2 на 6 дюймов и аэрозольный клей с низким коэффициентом расширения.
- 2-дюймовые винты с полукруглой головкой 10 или 12 для крепления деревянных досок к кронштейну крепления лесов.
- 1,5-дюймовые саморезы №10 или №12 с полукруглой головкой для крепления StrongBack к блоку ICF.
- 1,5-дюймовые самонарезающие винты №10 или №12 с полукруглой головкой для крепления скобы крепления лесов к.
- 1,5-дюймовые винты с полукруглой головкой №10 или №12 для крепления к стойкам размером 2 на 4 дюйма и боковой опоре раскоса к кронштейну распорки лесов.
Сборка пяти основных компонентов брекет-системы ICF

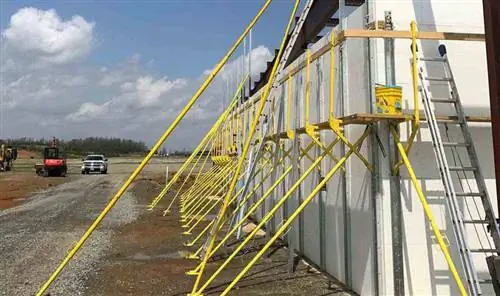

Стяжка для выравнивания талрепа является отраслевым стандартом для расчалки ICF. Как правило, подрядчики размещают систему крепления после трех рядов блоков ICF, прежде чем становится трудно установить горизонтальную арматуру или уложить дополнительные ряды блоков ICF. Однако при исключительно ветреной погоде может потребоваться сборка раскосов раньше в процессе штабелирования.
Сборка системы крепления ICF за пять шагов:
Крепления, обычно изготавливаемые из стали или алюминия, представляют собой вертикальные вертикальные секции системы раскосов, которые непосредственно прикреплены к стене ICF. Стронгбэки бывают разной длины (от 8 до 12 футов) с прорезями, расположенными вертикально вдоль их длины
Установите силовую часть у стены и закрепите ее на полосе обрешетки с помощью саморезов №10 или №12 с полукруглой головкой 1,5 дюйма. Никогда не затягивайте гвозди слишком сильно и не размещайте их на дне паза, потому что это приведет к тому, что система выравнивания будет работать против прямой и отвесной стены.
Вставьте винты в верхнюю часть стойки и оставьте винты слегка ослабленными. Шуруп должен быть ослаблен, потому что после укладки бетона пена оседает, что заставляет шуруп двигаться вниз. Размещение винта в нижней части слота не позволяет ему двигаться вниз. Результирующее давление от неподвижного винта передается на скобу. Этот сценарий затрудняет выравнивание стены и может повредить распорки или вызвать изгиб стены.
- Вставьте кронштейн платформы лесов в пазы крепостной опоры. Прикрепите кронштейн платформы к опоре с помощью 1,5-дюймовых саморезов №10 или №12 с полукруглой головкой. Доски для ходьбы из деревянных досок устанавливаются поверх кронштейнов и крепятся с помощью 2-дюймовой поворотной головки № 10. Согласно OSHA, платформа для ходьбы должна быть не менее 18 дюймов в ширину и рассчитана на поддержку оборудования и рабочих. Кроме того, пешеходные поверхности на высоте более 10 футов над уровнем земли должны иметь подножку.
- Подножка: надежно закрепите подножку или анкерную опору к земле, забив арматурный стержень №5 длиной 3 фута в грязь или песок. Для бетонных полов прикрепите подножку с помощью шурупов Tapcon® для бетона. Если вы не можете использовать шурупы для бетона, приклейте к полу деревянную доску размером 2 на 6 дюймов с помощью аэрозольного клея с низкой кратностью.
- Талреп (комплект для ног, выносная опора): Талреп проходит под углом от платформы к подножке и крепится 1,5-дюймовыми винтами с цилиндрической головкой № 10 или № 12. В талрепе также имеется механизм регулировки, который позволяет легко отвесить стену даже после заливки бетоном, просто поворачивая резьбовой вал и регулируя его длину.
Прикрепите или вставьте предохранительную планку в систему крепления. Требуемый OSHA предохранительный поручень защищает рабочих от падения с деревянных досок. Важно отметить, что предохранительные поручни лесов, независимо от того, поддерживаются ли они рамной конструкцией или канатами, должны выдерживать нагрузку не менее 200 фунтов на верхние поручни. Окончательная рабочая высота должна быть достаточной для безопасного размещения вертикальной арматуры, осмотра полости в стене, безопасной заливки ICF и внутренней вибрации во время заливки.
