Подключаете светильник или новый прибор? Пусть вас не смущает количество цветов электрических проводов, которые вы найдете - у нас есть только руководство, которое поможет вам расшифровать их цветовую кодировку.
В: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обмотан красной лентой. Я в замешательстве - я думал, что белый провод всегда считался «нейтральным». Что означают эти цвета электрических проводов и на что указывает красная лента?
A: Вы правы, белая оболочка обычно указывает на нейтральный провод, но ее не всегда так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен двухжильным гибким бронированным кабелем «BX» или «MC» - это заводской кабель с металлической оболочкой, защищающей черный, белый и оголенный медный провод. Горячий или «находящийся под напряжением» проводник, покрытый черной оболочкой, обычно несет питание к 110-вольтовому светильнику или розетке, в то время как нейтральный проводник отводит энергию, а оголенный медный заземляющий провод может проводить любую избыточную энергию, которая в противном случае может привести к поражению электрическим током или пожару..
Однако, если размер соответствует нагрузке, двухпроводные бронированные кабели также можно использовать для подачи питания на 220-вольтовые устройства, такие как водонагреватель или скважинный насос, где все становится сложнее. Поскольку эти приборы не требуют нейтрали, а используют два токонесущих проводника и заземляющий провод, электрик может переназначить белый провод для вторичной фазы (также называемой «вторичной ветвью») напряжения 220 В. Это разрешено кодексом, если провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих специалистов по обслуживанию, электриков или знающих самодельщиков о том, что провод не является нейтральным, а скорее проводником с током.
В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цветов электрических проводов. Это не ошибка: новые конструкции часто подключаются с помощью готовых кабелей, и, хотя они более удобны, они имеют меньше вариантов цвета проводов. Как и в случае с электрическим водонагревателем, электрикам часто приходится перепрофилировать белый провод, чтобы он действовал как проводник с током, и должны соответствующим образом кодировать его цветом в зависимости от нового обозначения.
До того, как готовые кабели стали нормой, электрики протягивали пустые трубки между главной панелью и настенными и потолочными коробками и заполняли трубки проводами различных цветов, таких как синий, красный, оранжевый, желтый, коричневый и фиолетовый - эти цвета до сих пор можно увидеть в старых домах.

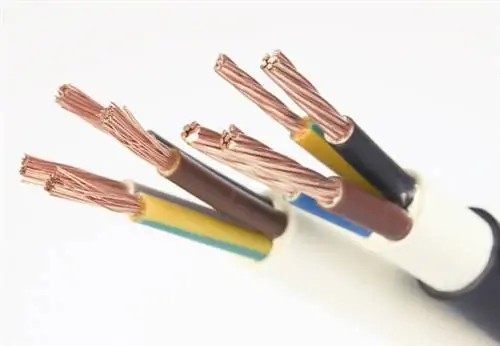

Что обозначают цвета отдельных электрических проводов
Зеленый, зеленый с желтой полосой и оголенные медные провода можно использовать только для заземления
Заземляющий провод ни в коем случае нельзя использовать в качестве нейтрали, даже если он подключен к той же шине на главной панели - это серьезное нарушение техники безопасности, которое может привести к поражению электрическим током, серьезной травме или смерти. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные самодельщики подключат белый нейтральный провод от нового выключателя к заземляющему проводу, чтобы обойтись. Не делайте этой ошибки. Если вы видите провод заземления, подключенный к токоведущему винту или клемме на выключателе или розетке, либо к проводу белого, черного или любого другого цвета, немедленно остановитесь и вызовите электрика, чтобы разобраться.
Белый и серый провода обычно используются в качестве нейтральных проводников
Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для размещения новых устройств, таких как датчики движения, датчики присутствия, выключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которому не требуется нейтраль, или поручите ремонт коробки профессиональному электрику.
Белые и серые провода можно использовать в качестве токонесущих проводников, если они помечены с обоих концов лентой или краской
Новый цвет должен соответствовать общепринятым отраслевым практикам, изложенным здесь, но не забудьте включить уведомление на главном электрическом щите или вспомогательном щите с указанием значения маркировки.
Черные провода используются для питания цепи
Всегда предполагайте, что черные провода находятся под напряжением.

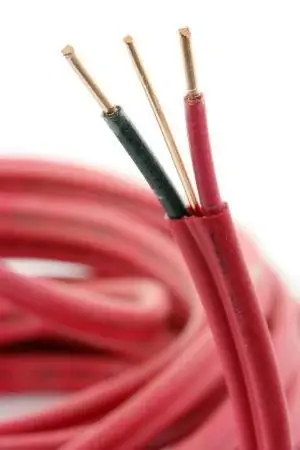

Красные или оранжевые провода часто используются для обеспечения вторичного фазного напряжения в 220-вольтовом приложении
Всегда исходите из того, что красный или оранжевый провод (в дополнение к черному проводу, обеспечивающему первичное фазное напряжение) находится под напряжением. Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтовым приборам, таким как электрические водонагреватели, скважинные насосы и старые электрические плиты. Тем не менее, те же 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, тогда как белый провод был помечен черной или красной лентой как на устройстве, так и на главной панели, чтобы указать, что он был переназначен как провод. провод с током. В этой схеме проводки предполагается, что черный и перемаркированный белый провода находятся под напряжением.
Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в 120-вольтовом приложении
При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного выключателя, подает коммутируемое питание на двигатель вентилятора. Если у вашего нового потолочного вентилятора есть свет, красный провод от второго выключателя в той же настенной коробке может обеспечить коммутируемое питание для света вентилятора. Предположим, что красный и черный провода находятся под напряжением.
Красный также можно использовать в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных дымовых извещателях
Триггерный провод используется для активации всех взаимосвязанных детекторов дыма в тот момент, когда один из них обнаруживает дым или огонь. В этой схеме подключения датчики дыма получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной датчик. Каждая марка детектора и модельный ряд используют разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.
Синие, желтые, фиолетовые и коричневые провода часто действуют как «путешественники» для передачи питания между переключателями в приложениях с 3- и 4-позиционными переключателями
Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в действие, когда у вас есть несколько настенных выключателей - два в 3-позиционном или три в 4-позиционном, - которые управляют тот же набор фонарей. Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы провода этих цветов также можно использовать для подачи питания в приложениях на 220 вольт; здесь также вы всегда должны предполагать, что они живы.
Советы по безопасности при работе со всеми типами электрических проводов
Соблюдайте осторожность при наблюдении и взаимодействии с проводами, независимо от их цвета. Национальный электротехнический кодекс содержит строгие правила цвета проводов для заземляющих и нейтральных проводников, но менее жесткие, когда речь идет о других цветах. Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но вы не должны предполагать, что проводка в вашем доме была правильно выполнена профессиональным электриком. Чтобы защитить себя:
- Вы должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если в этом руководстве сказано, что это не так.
- Всегда используйте электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.
