Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной электронной проводки управления тепловым насосом, которая находится внутри вашего дома.
В настоящее время на рынке представлено множество типов электронных термостатов, поэтому, пожалуйста, убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов США.
Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо действия по устранению неполадок или замене. Как обычно, если вы не умеете обращаться с электрическим оборудованием, обратитесь к квалифицированному специалисту.
Всегда полезно сфотографировать текущую проводку термостата теплового насоса перед тем, как начать ее отсоединение.
В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.

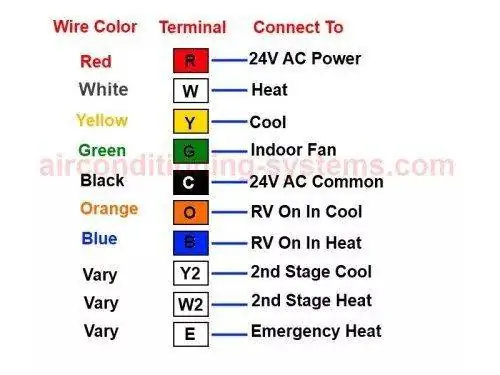

Схема подключения термостата теплового насоса
Как показано на схеме, вам необходимо включить термостат, а питание 24 В переменного тока подключить кRиCтерминалы. Цвет провода R обычноКРАСНЫЙ, а цвет C -ЧЕРНЫЙ. C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.
К клеммеYподключается сигнал к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. ТерминалG подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.
Реверсивный клапан - это устройство, которое меняет направление потока хладагента в трубопроводной системе. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан отключается при работе в режиме охлаждения.
Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете правильно подключиться к термостату.
ТерминалOиспользуется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к клеммеB. В любой момент времени активно только одно соединение, то есть используется терминалOилиB, но не оба одновременно.
Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется терминалY2. Цвет провода разный.
Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминалW2 будет присутствовать.
Некоторые термостаты могут иметь функцию под названиемАварийный нагрев, когда она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал:E.
Обратите внимание на следующие функции, которые включены в большинство современных программируемых термостатов для тепловых насосов.
