Единицы измерения дренажной и вентиляционной арматуры
| Индивидуальные светильники | Ловушка минимального размера и захватное плечо б | Количество единиц |
|---|---|---|
| Стиральная машина для одежды бытовая, 2-дюймовая водозаборная труба | 2 дюйма | 3.0 |
| Посудомоечная машина бытовая с автономным сливом | 1-1 / 2 дюйма а | 2.0 |
| Кухонная мойка бытовая, с измельчителем пищевых отходов и / или посудомоечной машиной или без нее | 1-1 / 2 дюйма а | 2.0 |

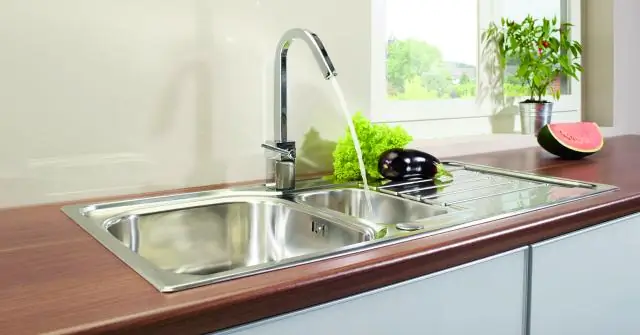

Кроме того, сколько DFU стоит кухонная мойка?
P3004. 1 DWV Системная нагрузка
| ТИП СВЕТИЛЬНИКА ИЛИ ГРУППА СВЕТИЛЬНИКОВ | ДРЕНАЖНАЯ УСТАНОВКА ЗНАЧЕНИЕ (д.ф.е.)а |
|---|---|
| Слив в полуб | 0 |
| Кухонная мойка | 2 |
| Туалет | 1 |
| Ванна для стирки | 2 |
Следовательно, возникает вопрос, сколько приспособлений может выдержать 2-дюймовый слив? 710.1 Максимальная нагрузка на приспособление
| ДИАМЕТР ТРУБЫ (дюймы) | МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ДРЕНАЖНЫХ УСТАНОВОК (dfu) | |
|---|---|---|
| Итого по горизонтальному ответвлению | Итого для стека из трех интервалов ветвления или меньше | |
| 11/2 | 3 | 4 |
| 2 | 6 | 10 |
| 21/2 | 12 | 20 |
Просто так, что такое узлы дренажной арматуры?
DFU (Блок дренажной арматуры Значения) определяется Единым сантехническим кодексом (UPC) и может использоваться для определения требуемых дренаж мощности от приспособления и их системы обслуживания. А блок приспособлений равен одному кубическому футу воды, слитой по трубе 1 1/4 за одну минуту (≈ 7,48 галлонов США в минуту, ≈ 0,47 л / с).
Сколько галлонов в минуту - это приспособление?
Соотношение между галлонами в минуту (gpm) и приспособлением не является постоянным, но зависит от количества приспособлений. Например, 1000 FU эквивалентно 220 галлонов в минуту, но 2000 FU не вдвое больше, а всего в 1,5 раза больше, или 330 галлонов в минуту.
