Канализационная шахта позволяет дождевой воде просачиваться на участок, разгружает общественную канализационную систему и экономит плату за сточные воды. При определенных условиях и с небольшой помощью в планировании вы даже можете построить дренажную шахту самостоятельно. В большинстве случаев просачивающаяся шахта направляет дождевую воду через своего рода промежуточное хранилище в определенных точках в более глубокие слои почвы, откуда она затем может легко просачиваться. Другой возможностью является поверхностная инфильтрация или инфильтрация через траншею, при которой вода просачивается ближе к поверхности и, таким образом, оптимально фильтруется через толстые слои почвы. Но это возможно только для больших свойств.
Что такое дренажная шахта и как она выглядит?
Фильтрационная шахта представляет собой подземную шахту, сделанную из отдельных бетонных колец или сборных пластиковых контейнеров, так что в саду или, по крайней мере, на участке создается конструктивно закрытая дренажная яма. Дождевая вода стекает из водосточной трубы или подземного дренажа в сборный резервуар, в котором она - или из которого - может затем постепенно просачиваться с временной задержкой. В зависимости от конструкции дренажной шахты вода просачивается либо только через открытый пол, либо через перфорированные боковые стенки. Фильтрационная шахта нуждается в определенном объеме, чтобы большее количество воды могло сначала собираться, а затем постепенно просачиваться. Поэтому вода иногда остается в шахте.
Форсажная шахта снижает нагрузку на канализационную систему, так как дождевая вода не стекает бесконтрольно с герметизированных поверхностей. Это экономит плату за сточные воды, потому что площадь дренажной крыши вычитается из платы.
Что нужно учитывать при строительстве дренажных шахт?
Для строительства дренажной шахты требуется разрешение. Потому что дождевая вода - а именно для этого предназначены простые дренажные шахты - считается сточными водами в соответствии с Законом о водных ресурсах, поэтому просачивание дождевой воды считается сбросом сточных вод. Правила установки не регулируются единообразно по всей стране, поэтому вам обязательно следует обратиться в ответственный орган. Например, во многих местах фильтрационный колодец подходит только в том случае, если нельзя использовать другие методы или резервуары для хранения фильтрата, а участок земли слишком мал или другие веские причины делают невозможным просачивание через поверхность, желоб или траншею. Поскольку многие органы управления водными ресурсами довольно критично относятся к дренажным шахтам, во многих местах желательна просачивание через заросший грунт, что еще больше очищает просачивающуюся воду.
Кроме того, инфильтрационный колодец возможен только в том случае, если объект не находится в водоохранной зоне или зоне водосбора родника, или если опасаются загрязненных участков. Кроме того, уровень грунтовых вод не должен быть слишком высоким, иначе необходимый фильтрующий эффект грунта, который должен просачиваться туда, перестанет действовать. Информацию об уровне грунтовых вод можно получить в городе или районе или у местных строителей скважин.
Какого размера должен быть дренажный колодец?
Размер фильтрационной шахты зависит, в том числе, от ожидаемого количества воды и состояния грунта
Форсажная шахта должна быть достаточно большой, чтобы не переливаться через временное хранилище - ведь во время дождя туда попадает значительно больше воды, чем может просочиться в землю. Внутренний диаметр не менее метра, у более крупных еще и полтора метра. Размеры замачивания зависят от уровня грунтовых вод, который ограничивает глубину. Они также зависят от ожидаемого количества дождя, которое должен удерживать накопительный бак, и, следовательно, от площади крыши, с которой должна стекать вода. В качестве количества дождя приняты среднестатистические значения для соответствующего региона.
Состояние земли также важно. Потому что в зависимости от типа почвы и гранулометрического состава вода просачивается с разной скоростью, на что указывает так называемое значение kf, которое является мерой скорости просачивания через почву. Это значение включается в расчет объема. Чем больше способность к инфильтрации, тем меньше может быть объем шахты. Значение от 0,001 до 0,000001 м/с указывает на хорошо дренированную почву.
Вы можете видеть, что эмпирического правила недостаточно для расчета, слишком маленькие системы только позже вызовут проблемы, и дождевая вода переполнится. В случае с садовым домом вы все равно можете сделать планировку самостоятельно и построить септик слишком большой, а не слишком маленький. В случае с жилыми домами пусть специалист (инженер-строитель) поможет вам, если вы хотите построить септик танк себя. Ответственные органы обычно могут помочь в этом. Расчеты основаны на листе A 138 Ассоциации по очистке сточных вод. Например, если вода поступает с площади 100 квадратных метров, а водосборник должен иметь диаметр полтора метра, он должен вмещать не менее 1,4 кубических метра при среднем нормальном количестве дождя и очень хорошо дренируемой почве..
Инструкции по строительству дренажной шахты
Форсажную шахту можно построить из сложенных друг на друга бетонных колец или из готовых пластиковых контейнеров, к которым нужно только присоединить подводящую магистраль. Возможна либо непрерывная шахта до поверхности земли, которая затем закрывается крышкой - это обычная конструкция высокопроизводительных фильтрационных шахт. Или всю шахту прячете незаметно под слоем земли. В этом случае крышка люка закрывается геотекстилем, чтобы в систему не мог просочиться грунт. Однако после этого техническое обслуживание становится невозможным, и этот метод имеет смысл только для небольших зданий, таких как садовые домики. При строительстве соблюдайте дистанцию от 40 до 60 метров до частных колодцев с питьевой водой. Однако это только ориентировочное значение, которое может отличаться от местных условий.
Форсажная шахта: вода должна быть отфильтрована
Расстояние между дренажной шахтой и зданием должно быть не менее чем в полтора раза больше глубины котлована. На дне шахты просачивающаяся вода должна проходить через фильтрующий слой из мелкого песка и гравия или, в качестве альтернативы, фильтровальный мешок из нетканого материала, если вода просачивается также через боковые стенки шахты. Количество бетонных колец или размер пластикового бака определяют объем хранилища, но глубина застройки не произвольна, а ограничивается уровнем грунтовых вод. Потому что дно фильтрационной шахты, рассчитанное по фильтрующему слою, должно иметь расстояние не менее одного метра до наивысшего среднего уровня грунтовых вод, чтобы вода сначала прошла через фильтрующий слой толщиной 50 сантиметров, а затем, по крайней мере, один метра природного грунта, прежде чем он сможет попасть в грунтовые воды.
Установка дренажной шахты
Принцип строительства простой дренажной шахты прост: если грунт достаточно способен к инфильтрации и если уровень грунтовых вод слишком высок, вы выкапываете яму до водопроницаемых слоев почвы. Покровный слой земли, защищающий грунтовые воды, не должен проникать. Яма должна быть не менее чем на один метр глубже места входящей водопроводной трубы и значительно шире бетонных колец или пластиковой емкости.
Если отстойник находится рядом с деревьями, всю яму застелите геотекстилем. Это не только предотвращает вымывание почвы, но и сдерживает корни. Потому что пространство между землей и фильтрационной шахтой в дальнейшем будет заполнено гравием до входной трубы, но как минимум до самой высокой точки выхода воды через шахту. Корни туда не пускают. Кроме того, под дно фильтрационной шахты уложен фильтрующий слой высотой 50 сантиметров из гравия фракцией 16/32 миллиметра. Эти 50 сантиметров затем добавляются к глубине установки. Кольца валов из бетона или пластиковых контейнеров укладываются поверх гравия. Подсоедините водопроводную трубу и заполните яму гравием или песком. Для защиты от просачивания земли гравий затем покрывается геофлисом, который просто складывается.
В шахте

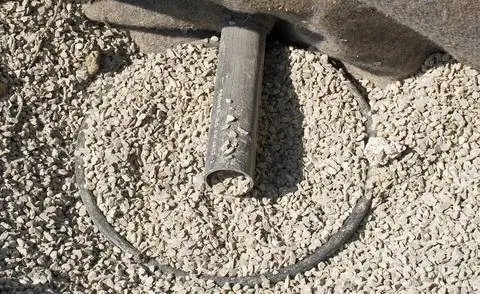

Когда бетонные кольца встанут на гравийный слой строительного котлована, засыпьте мелким гравием нижнюю часть шахты, которая стекает только вниз. Затем идет слой песка толщиной 50 сантиметров (2/4 миллиметра). Важно: Чтобы не было подпора, в падении между трубой подвода воды и слоем песка должно быть безопасное расстояние не менее 20 сантиметров. Это, в свою очередь, требует отбойной пластины поверх песка или полного покрытия слоя песка гравием, чтобы предотвратить вымывание песка струей воды и сделать его неэффективным.
Внутренняя часть пластиковой дренажной шахты может выглядеть по-разному в зависимости от конструкции, но принцип работы с фильтрующим слоем остается прежним. Затем закройте вал. Для этого в торговле стройматериалами есть специальные чехлы, которые надеваются на бетонные кольца. Существуют также сужающиеся детали для широких бетонных колец, так что диаметр крышки может быть соответственно меньше.
