Приборы HVAC необходимы для измерения давления и температуры в различных частях системы кондиционирования воздуха. Типичными манометрами являются вакуумметры, манометры высокого давления и составные манометры. Накладной амперметр-вольтметр - еще одно полезное устройство для поиска и устранения неисправностей в электрической цепи кондиционера.
Термометры с диапазоном температур, подходящим для места измерения, например, для линии всасывания, жидкостной линии или температуры воздуха нагнетания, являются основными инструментами, которые должны быть у технических специалистов.
Развитие цифровых технологий позволило производить многие цифровые датчики с большей точностью. Эти измерения могут быть нанесены на график, сохранены или переданы в компьютеры в качестве данных для анализа.
Датчики

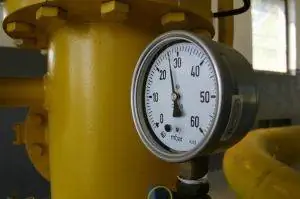

Манометры являются одним из наиболее важных инструментов HVAC. Типичные используют трубку Бурдона в качестве рабочего элемента. Он изготовлен из медного сплава и связан с указателем через шестерни и рычажный механизм.
При приложении давлениятрубка Бурдона выпрямится и потянет соединенное с ней звено. Шестерня повернется против часовой стрелки и переместит стрелку указателя, чтобы показать показания давления. Тип циферблата 2 1/2″ обычно используется с наружной трубной резьбой 1/8″ для подключения к системе HVAC.
Если вы ищете манометр, который может измерять как высокое, так и низкое давление, рассмотрите возможность использования манометрического коллектора. Этот тип обычно используется выездными техниками при обслуживании испарителя или конденсатора кондиционера.
Цветовой код используемых шлангов на стороне низкого давления - СИНИЙ, а на стороне высокого давления - КРАСНЫЙ. Показания нижней стороны могут варьироваться от 0 до 99,9 фунтов на квадратный дюйм, а верхней стороны - от 0 до 999 фунтов на квадратный дюйм.
Три самых популярных манометра:манометры высокого давления, вакуумметры и составные манометры.
- Манометры высокого давления с диапазоном шкалы от 0 до 500 фунтов на квадратный дюйм используются для измерения стороны высокого давления холодильной системы. Следовательно, важно, чтобы вы знали типичное давление точки, которую вы измеряете. Если у вас есть бюджет, вы можете приобрести цифровые датчики с ЖК-дисплеями. Цифровые показания более прямолинейны по сравнению с аналоговыми.
- Вакуумметры измеряют давление ниже атмосферного. Датчик Маклеода используется для измерения высокого вакуума в мм ртутного столба с типичным диапазоном от 150 торр до 1 миллиторр. Ртутный барометр обычно используется в холодильных установках.
- Компонентные манометры используются для измерения давления и вакуума с типичным диапазоном давления от 0 до 240 фунтов на квадратный дюйм и диапазоном вакуума от 0 до 30″ ртутного столба.
Приборы HVAC - Термометры
Термометры используются для измерения температуры жидкостного трубопровода, всасывающего трубопровода, температуры нагнетаемого воздуха и других параметров системы охлаждения. Стеклянные термометры со ртутью внутри трубки являются наиболее часто используемыми термометрами. Доступны шкалы Цельсия и Фаренгейта с диапазоном температур от -40°F до 210°F или от -40°C до 100°C.
В настоящее время широко используются термометры цифрового типа с ЖК-дисплеем (жидкокристаллическим дисплеем) в сочетании с датчиками термопары. Измерения можно изменить с °C на °F нажатием кнопки.
Более высокий уровень может быть подключен к компьютеру, который сохраняет данные на жестком диске для анализа. Измеренная температура может быть зарегистрирована за определенный период времени и обычно используется в испытательной лаборатории или при устранении неполадок на месте.
Другой тип - инфракрасный термометр, аналогичный тем, которые врачи используют в клинике, за исключением того, что диапазон измерения шире. Он работает путем измерения теплового излучения, испускаемого измеряемым объектом. Это полезно в тех случаях, когда невозможен прямой контакт с жидкостью или твердым веществом.
Амперметр с клещами Вольтметр
Это полезный прибор, который можно использовать для измерения переменного тока проводника без отключения цепи и последовательного подключения к ней амперметра. Просто идентифицируя проводник с его изолятором и зажимая его этим инструментом, вы можете получить надежное и быстрое считывание тока, протекающего в цепи.
Это устройство работает по принципу трансформатора, в котором магнитное поле, индуцируемое в проводнике, используется для определения тока, протекающего в проводнике.
Этот прибор можно также использовать для измерения напряжения на клеммах цепи. Вам нужно будет установить шкалы измеряемого тока и напряжения. Типичный диапазон тока составляет от 10 А переменного тока до 1000 А переменного тока, а диапазон напряжения - от 175 В переменного тока до 700 В переменного тока.
