Вот некоторые основные руководства по поиску и устранению неисправностей управления сплит-кондиционером, которые могут помочь вам лучше понять электронику управления вашим оборудованием. Это неинверторный тип управления.
Обратите внимание, что для этого вам необходимо хорошо разбираться в электрике, так как источник питания на печатной плате находится под напряжением. Всегда рекомендуется отключать и изолировать источник питания при устранении неполадок платы управления. Если вы не уверены, обратитесь к квалифицированному специалисту для проверки устройства.
Сплит-кондиционер также широко известен как сплит-система без воздуховодов или мини-сплит, в которой есть наружный и внутренний блоки. Наружный блок состоит из компрессора, вентилятора и конденсатора. Это место, где тепло из помещения передается из помещения наружу и отбрасывается в окружающую среду.
Внутренний блок в основном состоит из испарителя, расширительного клапана и вентилятора. Медные трубы используются для соединения потока хладагента между внутренним блоком и наружным блоком. Потребляемая мощность может поступать от внутреннего блока к наружному блоку.
Сплит-кондиционер без инвертора в основном состоит из компрессора ВКЛ/ВЫКЛ, где компрессор либо полностью включен, либо полностью выключен. Компрессор на основе инвертора может регулировать скорость компрессора в зависимости от требуемой нагрузки.
Вот разбивка типичного контроллера для лучшего понимания.

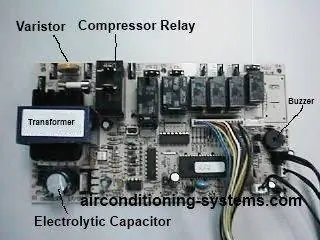

Печатная плата главного управления
Основная плата управления может быть разделена на входной источник питания, интегральную схему контроллера микрокомпьютера, входы и выходы датчика температуры для управления компрессором, скорость внутреннего вентилятора, скорость наружного вентилятора и качание воздуха. Вход переменного тока от сети должен быть преобразован в напряжение постоянного тока, где его можно использовать для питания интегральных схем и драйверов в электронной схеме.
Это можно сделать двумя способами. Один из них заключается в использовании понижающего трансформатора, в котором напряжение переменного тока понижается до напряжения, такого как 25 В переменного тока или 12 В переменного тока. Затем это напряжение преобразуется в постоянное с помощью диодного моста в качестве выпрямителя и электролитического конденсатора для сглаживания выпрямленного напряжения.
3-контактный регулятор напряжения используется для получения фиксированного источника питания постоянного тока 5 В или 12 В постоянного тока. Это низкое напряжение используется для питания микрокомпьютера, реле постоянного тока и других интегральных схем в цепи.
Другой метод заключается в использовании импульсного источника питания или SMPS, который уменьшает размер печатной платы, поскольку громоздкий трансформатор теперь можно заменить трансформатором меньшего размера. Этот дизайн становится все более распространенным, поскольку стремление к меньшему пространству становится все более важным.
Обычно к входу источника питания подключается поглотитель перенапряжения или варистор. Это устройство защищает внутреннюю цепь в случае грозы или скачка напряжения.
Когда входная мощность устройства превышает его номинальное напряжение, оно фиксирует напряжение, передавая его на источник входного сигнала.
Это одно из устройств, которое может быть легко повреждено, если скачок напряжения или молния превысят максимальное значение.
Предохранитель устанавливается последовательно с входным источником питания для отключения любой перегрузки по току или короткого замыкания в цепи.
Это еще одно защитное устройство, используемое в большинстве электронных цепей. Его необходимо заменить после того, как он взорвется.
Плата инфракрасного приемника
Для того, чтобы ручной пульт дистанционного управления отправлял настройки на контроллер на блоке кондиционера, имеется как минимум печатная плата инфракрасного приемника, которая принимает сигналы от трубки. Этот приемник обычно располагается перед внутренним блоком и может быть обозначен специальной наклейкой, пропускающей инфракрасные частоты.
Пульт дистанционного управления
Также известный как трубка, здесь вы можете удаленно управлять настройками кондиционера, направив трубку на блок кондиционера. Температура, таймер, режим работы, функция энергосбережения, направление потока воздуха, скорость вращения вентилятора, ионизатор и спящий режим - вот некоторые из функций, которые обычно доступны в зависимости от производителя устройства.
Руководство по поиску и устранению неисправностей управления сплит-кондиционером
Вот список руководств по поиску и устранению неисправностей управления сплит-системой кондиционирования воздуха, которые вы можете использовать, если вам нужно устранить неполадки в сплит-системе кондиционирования воздуха. При устранении неполадок убедитесь, что сетевое питание отключено, прежде чем приступить к проверке печатной платы, чтобы предотвратить поражение электрическим током.
