Оборудование iPod легче объяснить, когда вы его видите. Разберите iPod и загляните внутрь устройства iPod, чтобы понять, как работает iPod.

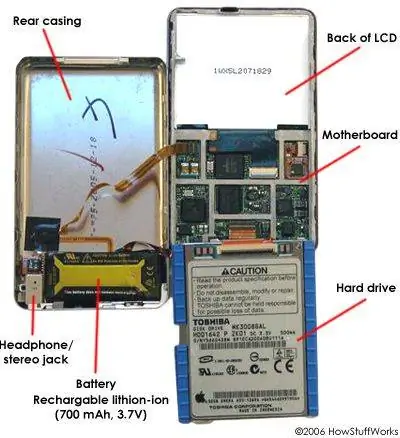

В этом видео для iPod используется 1,8-дюймовый жесткий диск Toshiba емкостью 30 ГБ (модель MK3008GAL), скорость вращения 4200 об/мин и интерфейс USB. Он весит 1,7 унции (48 граммов) и вмещает 30 ГБ на одной пластине, что составляет 93,5 гигабит на квадратный дюйм.

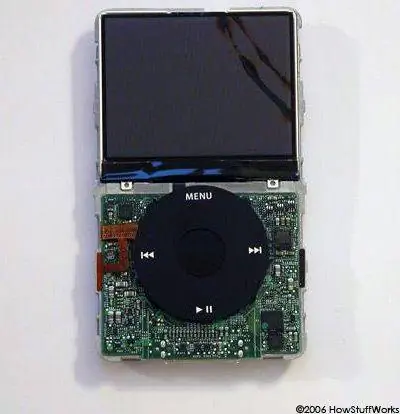

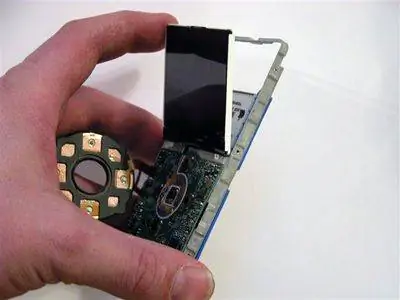

Когда вы снимаете переднюю панель, вы видите ЖК-дисплей, материнскую плату и Click Wheel.

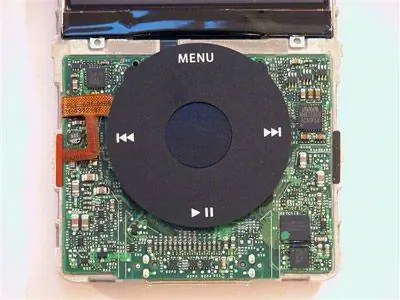

Колесо управления iPod позволяет перемещаться по меню iPod и управлять его функциями.

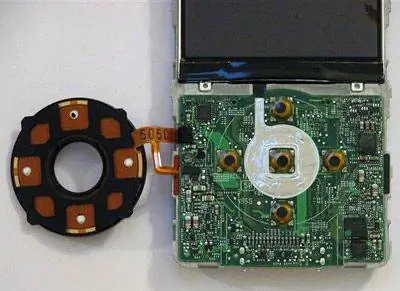

За поверхностью Click Wheel (слева) и контактами Click Wheel на материнской плате.
А вот и задняя сторона материнской платы.
Дисплей представляет собой 2,5-дюймовый 16-битный ЖК-дисплей TFT. Он имеет разрешение 320x240 пикселей и шаг 0,156 точки. Экран невероятно тонкий - всего 0,125 дюйма (3,175 мм) в глубину.

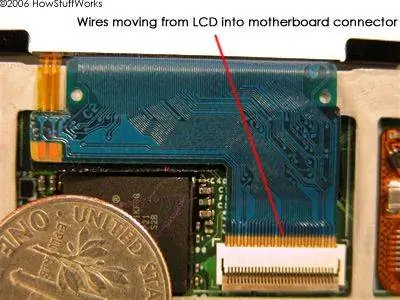

Здесь вы можете увидеть, где ЖК-дисплей соединяется с задней стороной материнской платы (для справки - цент США).

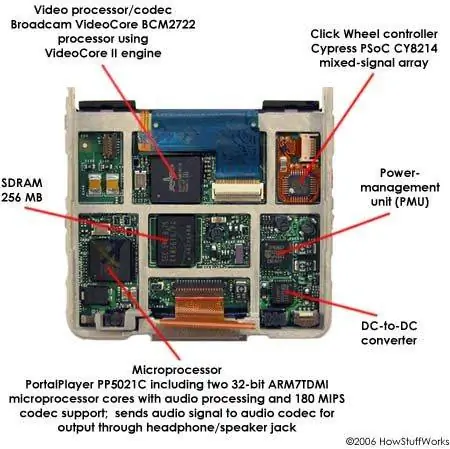

Все микросхемы и устройства памяти, обеспечивающие работу iPod, расположены на материнской плате. Вот перед.

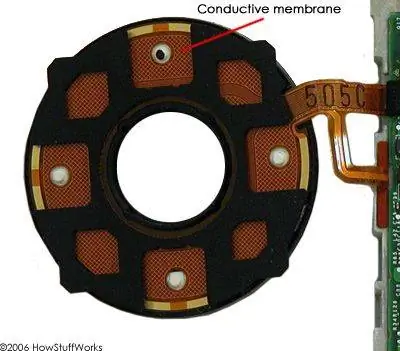

Под пластиковой крышкой Click Wheel находится мембрана с металлическими каналами. Там, где каналы пересекаются, создается позиционный адрес, как координаты на графике.

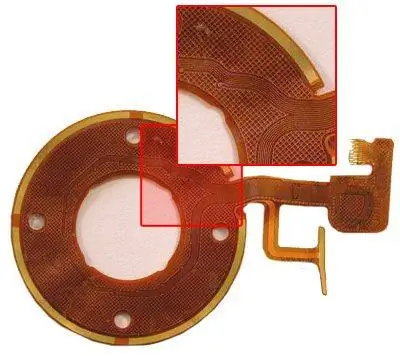

Передняя часть мембраны: Здесь вы можете увидеть токопроводящую сетку. Чем ближе два проводника, не соприкасаясь, тем больше емкость.

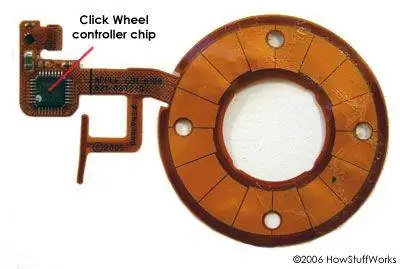

Задняя часть мембраны: Здесь вы можете увидеть контроллер Click Wheel. Он запрограммирован на измерение изменений емкости. Чем больше изменение емкости в любой данной точке, тем ближе к этой точке должен быть ваш палец. Чтобы узнать больше, см. Как работают iPod.
