Избегайте поражения электрическим током из-за замыкания на землю, установив эти безопасные розетки у себя дома.
Когда дело доходит до электричества, безопасность всегда была серьезной проблемой, но благодаря разработке розеток с прерывателями цепи замыкания на землю (GFCI) риск сильного удара током или поражения электрическим током значительно снижается. По данным Международного фонда электробезопасности (ESFI), количество поражений электрическим током снизилось на 83 процента с 1970-х годов, когда были введены GFCI. Эти быстродействующие розетки требуются по закону при строительстве новых домов, и неплохо было бы установить их и в старых домах. Прочтите необходимую информацию о GFCI: что это такое, как они работают и где их установить.
Что такое замыкание на землю?
В вашем доме поток электричества проходит по проводам, покрытым изоляционным материалом на основе резины или пластика. Когда все идет по плану, электрический ток безопасно проходит по изолированным проводам к выключателям и настенным розеткам, а также ко многим приборам и гаджетам, которые мы сегодня воспринимаем как должное. Но в своем исходном состоянии электричество обладает собственным «разумом», и, предоставленное самому себе - о чем свидетельствует большинство ударов молнии - оно устремляется прямиком к земле.
Замыкание на землю - это возникновение электрического тока, который непреднамеренно попадает в землю. Это происходит, когда электрический ток выходит из изолированных проводов в результате повреждения шнура или неисправной проводки и течет по другому проводнику. Если этим другим проводником является человек, результатом может быть серьезный удар электрическим током или поражение электрическим током. Поскольку вода является отличным проводником электричества, риск замыкания на землю выше в местах вашего дома, где обычно используется вода, например, возле кухонной раковины.
Как работают GFCI?
Единственной целью розетки GFCI является предотвращение поражения людей электрическим током, чего обычные розетки не могут сделать. Стандартная бытовая розетка имеет два разъема с тремя контактами, в то время как розетка GFCI имеет ту же конфигурацию разъемов, а также две кнопки на ее лицевой стороне: кнопку «ТЕСТ» и кнопку «СБРОС». Правила, требующие установки розеток GFCI в новом строительстве, с годами расширились и теперь включают в себя больше применимых мест:
1973 - внешние розетки
1975 - розетки для ванных комнат
1978 - гаражные магазины
1987 - любая розетка в пределах шести футов от кухонной раковины
1987 - хотя бы один выход в подвале
1990 - места для обхода
1993 - мокрые бары
1996 - каждая кухонная розетка, которая обслуживает столешницу
1999 - электрические полы с подогревом
Обычно электрический ток течет по проводке с одинаковой скоростью, но когда происходит замыкание на землю, поток электричества резко возрастает, когда он переходит к непредусмотренному проводнику. Розетка GFCI содержит датчик, который контролирует протекание электрического тока по проводам, и когда он обнаруживает замыкание на землю (в электрических терминах «неисправность» означает любое отклонение от нормального тока), GFCI, который также содержит внутренний выключатель, отключающий подачу электроэнергии в розетке.
Хотя вы все еще можете получить болевой шок, GFCI предотвратит продолжительный всплеск электричества, который ранит и убивает. В стандартной розетке, такой как в вашей спальне, нет датчика.
Где должны быть установлены GFCI?
Национальный электротехнический кодекс (NEC) требует установки розеток GFCI в новом строительстве в местах, где электрические розетки находятся в непосредственной близости от воды. В старых домах розетки GFCI не требуются, если только не обновляется проводка, но в любом случае рекомендуется их установить.
NEC требует наличия GFCI на всех наружных и ванных розетках (еще один термин для розеток). GFCI также требуются на всех емкостях, обслуживающих кухонные столешницы. В прачечных и подсобных помещениях GFCI следует устанавливать на выходах в пределах шести футов от раковин, стиральных машин и водонагревателей. Они также должны быть установлены в пределах шести футов от мокрого бара, а также в гаражах и незавершенных подвалах.
В спальнях, гостиных и других местах, где нет водопровода, можно использовать обычные розетки, и они все еще устанавливаются в современных новых домах. По оценкам ESFI, примерно в 43 миллионах домов в США до сих пор не установлены УЗО во «мокрых» помещениях, и отмечается, что до 47 процентов сегодняшних поражений электрическим током в старых домах можно было бы предотвратить, если бы УЗО были установлены.
Могу ли я установить GFCI самостоятельно?
Домашний мастер с базовыми знаниями в области электропроводки может заменить существующую розетку розеткой GFCI (инструкции ниже), но только при замене розетки с тремя штырями - двумя слотами для штепселей и отверстием. Розетки только с двумя разъемами и без третьего отверстия указывают на наличие старой проводки, которую должен заменять только лицензированный электрик.
Еще одно предостережение: для самостоятельной замены подходят только розетки, подключенные к трем проводам. Розетки с тремя подключенными проводами (снимите пластину розетки, чтобы определить количество подключенных проводов) указывают на то, что розетка расположена в конце электрической цепи (петля проводки, которая начинается и заканчивается на панели выключателя). Розетка с пятью подключенными проводами расположена в середине электрической цепи, и процесс подключения более сложен - такие розетки должен заменять только лицензированный электрик.
Торговая точка GFCI стоит около 15 долларов, например, эта торговая точка Levitron GFCI (доступна в Home Depot). Электрик будет взимать дополнительно от 50 до 100 долларов в час за замену розеток.

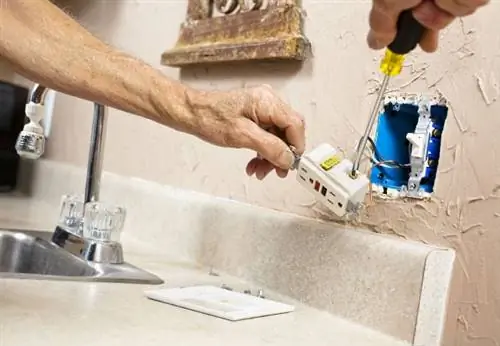

Замена розетки GFCI самостоятельно
Замена существующей розетки в конце цепи (как объяснялось выше) не представляет особой сложности, но эта задача требует определенного опыта. Вы должны понимать, как подключаются розетки и как электрический ток проходит от панели выключателя через каждую электрическую цепь (электропроводку) в вашем доме. В некоторых сообществах домовладельцам запрещается прокладывать электропроводку самостоятельно, поэтому перед началом работы проконсультируйтесь с местными строительными властями.
МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
- Плоская отвертка
- Отвертка Филлипс
- Фонарик
- Выход GFCI
- Крышка выхода GFCI
ШАГ 1:
Отключите питание в розетке, выключив автоматический выключатель (на панели выключателей), который подает электричество в розетку. Хороший способ убедиться, что электричество отключено, - это включить ночник в розетку и включить его, а затем отключить выключатель. Если ночник не выключается, у вас неправильный выключатель - попробуйте еще раз.
ШАГ 2:
Снимите крышку выпускного отверстия с помощью плоской отвертки. Вам, вероятно, понадобится помощник, который будет держать фонарик, так как верхний свет тоже может быть выключен.
ШАГ 3:
Извлеките старую розетку из распределительной коробки с помощью отвертки Phillips. Розетка обычно удерживается на месте двумя винтами сверху и двумя снизу. Когда винты будут удалены, розетка будет свободно висеть - ее удерживают только прикрепленные провода.
ШАГ 4:
Отсоедините три прикрепленных провода, которые удерживаются на месте винтами с крестообразным шлицем. Обратите внимание на цвет винтов и цвет проводов.
- Черный (горячий) провод соединяется с латунным или золотым винтом с одной стороны.
- Белый (нейтральный) провод подключается к серебряному винту на противоположной стороне.
- Зеленый или медный (заземляющий) провод подключается в нижней части розетки к зеленому винту.
ШАГ 5:
Подсоедините новую розетку GFCI так же, как вы отсоединили старую розетку, убедившись, что провода крепятся к винтам, используя описанный выше метод с цветовой маркировкой. Розетка GFCI также будет иметь два дополнительных винта на нижних сторонах, и эти винты будут закрыты куском ленты. Оставьте ленту на месте - эти винты предназначены для использования электриком, который заменяет розетку в сложной ситуации с проводкой.
ШАГ 6:
Прикрепите новую розетку GFCI к розетке винтами с крестообразным шлицем (используйте те же отверстия).
ШАГ 7:
Расположите новую крышку розетки GFCI над розеткой и прикрепите ее плоскими винтами. Новая крышка розетки необходима, потому что крышка стандартной розетки не подходит к розетке GFCI.
ШАГ 8:
Включите автоматический выключатель.
ШАГ 9:
Нажмите кнопку «Сброс» на передней панели розетки GFCI, чтобы включить ее, и подключите ночник для проверки.
ШАГ 10:
Оставьте ночник включенным, а затем нажмите кнопку «Тест». Ночник должен погаснуть, что говорит о том, что розетка GFCI работает по назначению. Если он не работает, пора вызывать электрика.
Как следует ухаживать за розетками GFCI?
После установки розетка GFCI практически не нуждается в дополнительном уходе, хотя вы можете раз в месяц или около того нажимать кнопку «Тест», чтобы убедиться, что она по-прежнему работает должным образом. Иногда GFCI отключается без видимой причины, что известно как «неприятные поездки» или «фантомные поездки». Это может быть вызвано чем-то простым, например, статическим электричеством или соседней молнией. Когда это произойдет, просто нажмите кнопку сброса, чтобы восстановить электричество.
Если устройство GFCI часто срабатывает, когда оно не используется (ежедневно или еженедельно), возможно, сама розетка изношена или неисправна и ее следует заменить.
