Используйте штангенциркуль для переноса измерений, особенно в ситуациях, когда применение линейки к заготовке затруднено.
Штангенциркули и их близкие родственники, циркуль и делители, использовались, по крайней мере, со времен Римской империи. Несмотря на то, что их конструкции устарели, они ни в коем случае не устарели. Перенос измерений является их основной задачей, особенно в ситуациях, когда применение линейки к заготовке затруднено (например, для изогнутых заготовок).
Штангенциркули варьируются от относительно небольших (несколько дюймов в высоту) до довольно больших (некоторые торговцы прошлого использовали штангенциркули высотой три фута и более). Они могут быть деревянными или железными, но обычно стальными. Поколения мастеров-инструменталистов и мастеров изготавливали их для особых целей, начиная от крошечных для прецизионной ювелирной работы и заканчивая гигантскими, которые используются в литейных цехах.
В некоторых конструкциях имеется резьбовой стержень в головке, который открывает или закрывает суппорты; другие, называемые суппортами с прочным соединением, имеют одну заклепку или другую застежку, которая плотно удерживает шарнир, но достаточно свободно, чтобы суппорт можно было открывать и закрывать. Третьи, называемые пружинными суппортами, имеют стальную пружину, а не шарнирное соединение.
Штангенциркули, также называемые прямыми штангенциркулями, используются для измерения внутренних размеров. Их ноги прямые, стопы направлены наружу. Большинство внешних штангенциркулей выглядят кривоногими, с закругленными ножками, сходящимися вовнутрь. Они используются для измерения наружного диаметра труб или хода токарной ножки или других работ на токарном станке.
Ноги пары штангенциркулей раздвинуты или сведены вместе, чтобы соответствовать измеряемому размеру. Штангенциркули могут быть установлены на заданный размер по правилу, шкале или шаблону, а затем использованы для проверки формируемой заготовки. Их также можно использовать в обратном процессе, отрегулировав так, чтобы ножки слегка волочились при перемещении по (с внешними суппортами) или внутри (внутри штангенциркулей) заготовки. Затем линейкой измеряется расстояние между ступнями.

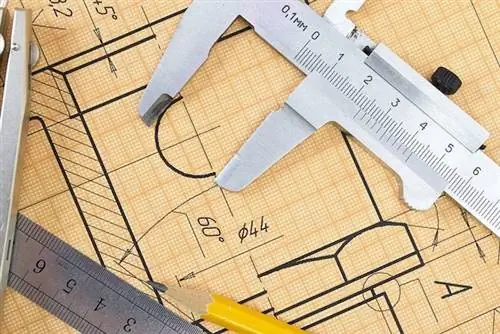

Штангенциркули. На первый взгляд, есть что-то вроде сходства между штангенциркулем и разводным ключом. Оба имеют фиксированную челюсть в головке, а нижняя челюсть скользит вдоль стержня инструмента. Нижняя челюсть пары суппортов может иметь гайку, которая фиксирует ее на месте, а не червячный привод разводного ключа; штангенциркули также имеют шкалу вдоль ползуна, показывающую расстояние между губками. Штангенциркули, как правило, небольшие, большинство из них способны измерять заготовки размером от трех до двенадцати дюймов.
Штангенциркули (иногда называемые штангенциркулем в Англии) можно использовать как для внутренних, так и для внешних размеров. Их преимущество перед штангенциркулем внутри и снаружи состоит в том, что они дают прямое считывание со встроенной шкалы, а не требуют, чтобы инструмент удерживался на шкале или линейке.
Как и в случае с микрометрами (ниже), есть штангенциркули и штангенциркули. Существуют штангенциркули с цифровым отсчетом и штангенциркули со шкалой (на которых размер считывается со шкалы). Затраты также различаются: примерно за пять долларов вы купите базовую пару штангенциркулей, которых вполне достаточно для случайных нужд в столярной мастерской. Для машиниста, озабоченного высокими допусками, дорогие модели продаются за двести долларов и выше.
Штангенциркули. Названные в честь Пьера Вернье, французского математика и изобретателя начала семнадцатого века, штангенциркули представляют собой штангенциркули с очень точная шкала. Они бывают разных размеров: от небольших моделей размером не более шести дюймов до крупных, челюсти которых открываются на пять или шесть футов.
Микрометр. Еще одна разновидность штангенциркуля, микрометр является точным инженерным инструментом. Он используется для измерений с высокой точностью, особенно при обработке металлических элементов.
Вместо скользящих губок микрометры имеют фиксированную пару губок со шпинделем, который выходит из рукоятки и достигает устья или отверстия губок. Противоположная челюсть представляет собой фиксированный упор, называемый наковальней. При регулировке шпинделя считывается шкала на корпусе микрометра.
