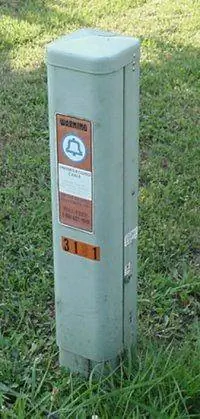

Если в вашем районе есть подземная телефонная проводка, а не телефонная проводка, которая проходит по воздуху на столбах, то вы часто будете видеть эти маленькие коробки по всему району - по одной на каждые два-три дома или около того.. Типичная коробка на юго-востоке США может выглядеть так:
Эта коробка имеет два или три фута (около метра) в высоту и, возможно, 8 дюймов (20 см) в квадрате.

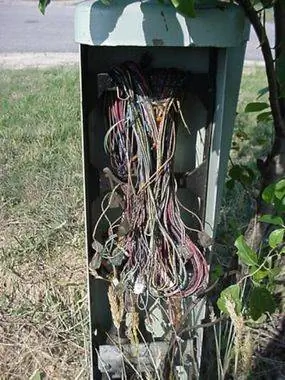

Если вы читали статью HSW, озаглавленную «Как работают телефоны», то вы знаете, что каждая телефонная линия проходит в вашем доме по паре медных проводов. То, что проходит через ваш район, представляет собой толстый подземный кабель, содержащий, возможно, 25 или 50 пар медных проводов. Маленькая зеленая коробка - это место, где 50-парный кабель высовывается из земли, чтобы сотрудник телефонной компании мог срастить его. Рядом строят новую секцию, и вот как выглядит одна из коробок во время строительства:
Вы видите, что это очень простая установка. Они взяли кабель, сняли его внешнюю защитную оболочку, чтобы открыть все провода, а затем соединили их в несколько пар для двух или трех домов, разделяющих коробку (маленькие прозрачные пластиковые блоки - это места сращивания). Небольшие двухпарные кабели проходят под землей от коробки к домам. Иногда соединения будут не такими простыми - внутри будет пластиковая или керамическая пластина с соединительным блоком вместо прямых соединений.
Так откуда берется 25-парный или 50-парный кабель? Если вы поищите в своем районе, вы найдете большую коробку, которая выглядит так:
Эта коробка, возможно, 4 фута или 5 футов в высоту (1,5 метра). Через эту точку проходит более крупный кабель с сотнями пар проводов, и здесь начинается один или несколько проводов из 25 или 50 пар. Внутри коробки находится большая перфорированная панель, на которой сотрудники телефонной компании соединяют каждую пару меньшего кабеля с правильными парами большего кабеля.
Большой кабель часто начинается в такой коробке:
Эта коробка около 6 футов (2 метра) в высоту и 12 футов (4 метра) в ширину. Вы можете видеть справа, что этот блок также имеет собственный измеритель мощности и, следовательно, имеет мощность (в отличие от предыдущих блоков, которые не содержали ничего, кроме пассивных соединений). Внутри этой большой коробки с питанием находятся дигитайзеры. Пары из каждого дома подключаются к дигитайзерам, так что все телефонные звонки в этом районе могут передаваться по гораздо меньшему набору проводов. Этот блок может принимать несколько более крупных линий (например, линий T1 или T3), несущих голосовые каналы, а дигитайзеры разбивают мультиплексированные линии на отдельные пары. Мультиплексные линии могут проходить по дороге как медные, оптоволоконные или коаксиальные кабели.
В конце концов мультиплексированные линии достигаютпереключателя, который может выглядеть следующим образом:
В этом здании нет окон, и его площадь составляет примерно 50 футов (15 квадратных метров). Подробнее о том, что происходит на коммутаторе, см. в вопросе 354!
