Прежде чем пытаться починить неисправный выключатель света, убедитесь, что вы понимаете основы проводки выключателя с помощью нашего руководства по сквозным и оконечным выключателям.
Быть умным домовладельцем означает знать, что происходит в вашем доме и как он работает, в том числе электрические элементы. За вашими стенами вверх и вниз тянутся провода, которые позволяют выключателю света на первом этаже включать высокую люстру, свисающую с потолка. Часто расположенные рядом с дверным проемом, выключатели позволяют нам управлять потолочными светильниками, настенными бра и даже некоторыми электрическими розетками простым движением или касанием. Хотя это может показаться волшебством, нужно просто понять, как работает проводка вашего выключателя света.
Особенно если вы планируете выполнять какие-либо работы с электричеством своими руками, такие как ремонт или замена выключателя или добавление нового светильника, важно знать основы того, как эти выключатели контролируют ваше электричество. Потратив время на то, чтобы узнать, как работает ваша система проводки выключателей, вы можете снизить риск поражения электрическим током или возгорания при работе с выключателями. Ознакомьтесь с нашим подробным руководством ниже, чтобы узнать все тонкости проводки выключателей света, включая информацию о сквозных и оконечных выключателях.
Как работает проводка выключателя света?
Способ подключения выключателя света зависит от того, поступает ли питание сначала в световую коробку или в распределительную коробку. Эти две разновидности электрических переключателей называются силовыми переключателями и оконечными переключателями, и на приведенных ниже схемах поясняется, как работает каждый тип.
Переключатели сквозного питания

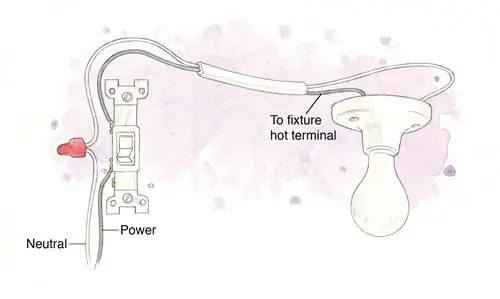

При сквозной проводке питание поступает непосредственно в распределительную коробку. Питающий провод (горячий провод, идущий от сервисной панели) проходит к выключателю, прежде чем он идет к светильнику. В распределительную коробку входят два кабеля: один питающий, другой идущий к светильнику. Нейтральные провода сращиваются, а черный провод подключается к каждой клемме переключателя. (Заземляющие провода не показаны.)
Если питание поступает в распределительную коробку первой, нейтральный белый провод от сервисной панели и белый провод, ведущий к светильнику, соединяются вместе. Горячий черный провод от источника питания проходит через выключатель и оттуда к свету. Щелчок выключателя прерывает подачу электричества к свету, включая и выключая его.
Концевые коммутаторы

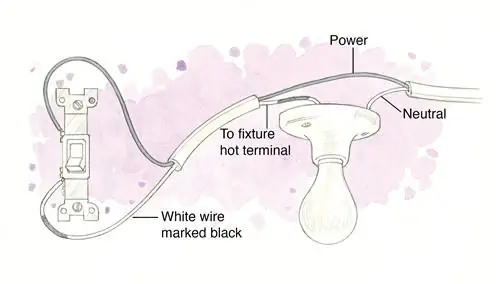

Если питание подается на прибор до того, как оно подается на выключатель, у вас есть «конечная» проводка. В распределительную коробку входит только один кабель, идущий от светильника. Белый провод к выключателю должен быть помечен черным, чтобы указать, что он горячий. (Заземляющие провода не показаны.)
Если линия, несущая питание, входит в световой короб первой, цепь все еще должна быть подключена, чтобы переключатель прерывал черную линию. Белый провод от сервисной панели подведен к одной стороне фонаря. Черный провод соединен с черным проводом в кабеле, идущем к выключателю. Белый провод этого кабеля также подключен к выключателю и идет обратно к свету и подключен к нему. Щелчок выключателя прерывает поток электричества, и выключатель выполняет свою работу.

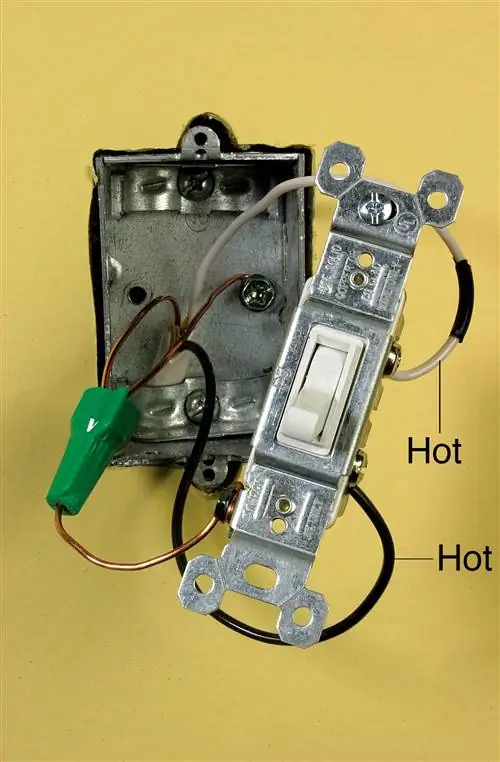

Поскольку белый провод от выключателя к свету теперь является горячим проводом, он должен быть помечен, чтобы показать, что он горячий. Оберните кусок черной изоленты вокруг него с обоих концов или покрасьте конец маркером в черный цвет, чтобы показать, что на нем есть питание.
