Фильтры-осушители - это устройства, используемые в системе HVAC, которые представляют собой комбинацию фильтра и осушителя (или осушителя). Фильтр используется для удаления любых частиц, таких как грязь, металл или стружка, от попадания в регулятор потока хладагента. Устройством контроля потока хладагента может быть термостатический расширительный клапан или просто капиллярная трубка.
Фильтр иногда также называют сетчатым фильтром. Крайне важно, чтобы эти частицы отфильтровывались и не попадали в дозирующее устройство. Это может вызвать блокировку потока хладагента в расширительном клапане и привести к неправильной работе системы.
Осушитель, как следует из названия, используется для удаления влаги из хладагента. Иногда его также называют дегидратором или сушилкой. Необходимо удалить влагу из системы, иначе она может замерзнуть внутри трубы, что приведет к ограничению потока хладагента. Влага также вызывает образование кислот и шлама при контакте с маслом в системе.
Эти устройства обычно используются в более крупных системах, где контур хладагента предназначен для обслуживания в полевых условиях. В жилых помещениях, заправленных хладагентом на заводе-изготовителе и герметично закрытых, эти устройства не используются, поскольку вероятность попадания влаги и частиц в систему минимальна.
Типы фильтров
Сегодня в основном используются два типа.
- Тип линии жидкости
- Тип линии всасывания
Тип жидкостной линии размещается после змеевика конденсатора и перед расширительным клапаном. Жидкий хладагент, поступающий от конденсатора к расширительному клапану, перед поступлением в него фильтруется от частиц и влаги. Хороший фильтр отфильтрует из системы частицы размером 20 микрон и выше.
У некоторых более дорогих устройств есть смотровое стекло, которое позволяет технику заглянуть в него, чтобы увидеть уровень хладагента. В некоторых есть химические вещества, которые указывают на количество влаги в системе в зависимости от ее цвета.

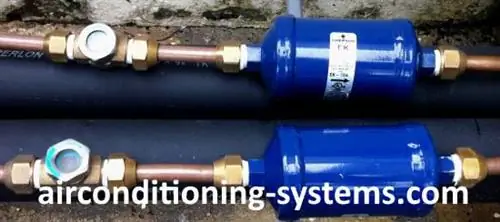

Изображенный ниже осушитель линии жидкости Emerson EK-164 способен удалять влагу и кислоту из жидкого хладагента. Он также может удалять из системы хладагента частицы размером более 20 микрон.
Он имеет максимальное рабочее давление 680 фунтов на квадратный дюйм и окрашен коррозионностойкой эпоксидной порошковой краской. Подходит для наружной установки.
Тип линии всасывания размещается после испарителя и перед компрессором. Это устройство используется для защиты компрессора, особенно после любого отказа, который загрязняет систему.
Отказ двигателя в компрессоре обычно приводит к попаданию кислоты и других загрязняющих веществ в систему хладагента, поэтому важно установить фильтр-осушитель всасывающей линии.
