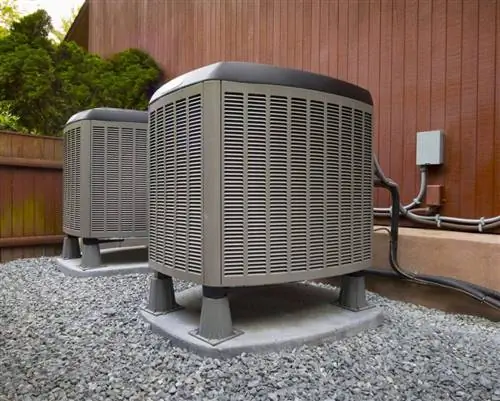

Системы прямого расширения в ОВКВ быстро развиваются благодаря своей способности избавиться от большей части воздуховодов и трубопроводов. Популярность этой системы заключается в том, что монтажные работы стали проще, что снижает стоимость всей системы.
Система DX работает таким образом, что испаритель находится в охлаждаемом помещении. Когда хладагент в змеевике испарителя расширится, он будет охлаждать пространство, поглощая из него тепло. Примерами таких систем являются мини-сплиты, оконные кондиционеры и блочные блоки.
Преимущества системы прямого испарения
- Низкие затраты на установку.
- Простота тестирования, настройки и балансировки системы.
- Необходимо минимальное пространство на потолке или стене.
- Низкое энергопотребление.
- Низкие затраты на обслуживание.
- Отдельная секция может работать без запуска всей системы в здании.
- Комфорт при различной нагрузке.
- Низкий уровень шума (NC 35).
- Хороший контроль относительной влажности.
Холодильный цикл

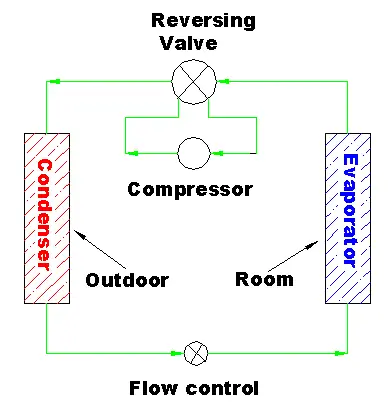

На приведенной выше диаграмме показан цикл охлаждения системы DX с тепловым насосом. Используемый клапан представляет собой реверсивный клапан, который меняет направление потока хладагента, позволяя тепловому насосу работать на охлаждение или обогрев. Обычный клапан используется, когда требуется только система охлаждения. Этот тип системы также известен как система сжатия пара. Вот холодильный цикл системы прямого испарения.
Расширение(управление потоком)
Расширение жидкого хладагента регулируется устройством регулирования расхода, которым может быть терморасширительный клапан (ТРВ) или капиллярная трубка. Ресиверрасположен после компрессора, где хранится жидкий хладагент высокого давления и высокой температуры. Эта жидкость течет из ресивера черезжидкостную линию к регулятору потока хладагента.
Высокое давление жидкости затем снижается до давления в испарителе, когда она проходит через регулятор расхода. Это делается для того, чтобы температура насыщения хладагента, поступающего в испаритель, была ниже охлаждаемого помещения.
Когда жидкость проходит через регулятор расхода, часть жидкости испаряется, чтобы снизить температуру жидкости до температуры испарения.
Испарение(змеевик испарителя)
Жидкость испаряется при постоянной температуре и давлении в змеевике испарителя. Это происходит по мере того, как тепло для подачи скрытой теплоты парообразования переходит из охлаждаемого пространства через стенкииспарителя к испаряющейся жидкости.
Хладагент на 100 % испаряется внутри испарителя, после чего перегревается на конечной ступени испарителя. Давление пара не меняется.
Влага из воздуха также удаляется по мере того, как влага конденсируется на змеевике испарителя. Вода будет стекать в поддон для конденсата, расположенный под змеевиком. Затем вода сливается в канализацию путем подсоединения шланга или трубопровода к поддону. Если слив самотеком невозможен из-за ограничений в установке, используется конденсатный насос для перекачки воды в канализацию. Таким образом из помещения удаляется влажность.
Сжатие(Компрессор)
Компрессор втягивает пар из испарителя черезвсасывающую линиюво всасывающий патрубок компрессора. Пар сжимается в компрессоре, что приводит к повышению его температуры и давления. Затем парвыпускается из компрессора в линию нагнетания, которая затем поступает в змеевик конденсатора.
Конденсация(Змеевик конденсатора)
Затем пар поступает в конденсатор, где тепло передается холодному воздуху, который всасывается на поверхность змеевика конденсатора вентилятором конденсатора. Когда это происходит, температура пара падает до новой температуры насыщения, соответствующей его новому давлению. Пар конденсируется в жидкое состояние по мере того, как от него отводится больше тепла.
Когда пар выходит из змеевика конденсатора, весь пар конденсируется и подвергается дополнительному переохлаждению. Затем переохлажденная жидкость поступает в ресивер и снова готова к циркуляции. Функция ресивера заключается в хранении жидкого хладагента для обеспечения постоянной подачи жидкости в испаритель.
Низкая сторона системы прямого испарения
Сторона низкого давления - это часть холодильной системы с низким давлением. Эта часть также называется низким боковым давлением, давлением всасывания, давлением испарения или просто низким давлением. Часть состоит из:
- всасывающая линия
- управление потоком
- испаритель
