Комплексный конечный кондиционер - это автономная система кондиционирования воздуха, которая обычно используется в мотелях, квартирах и небольших зданиях в Северной Америке. Он крепится на стену или окно с возможностью вентиляции, которая подает свежий воздух снаружи здания и регулируется индивидуально.
В других частях мира аналогичный аналог часто называют оконным кондиционером. Стандартный размер 42″ в ширину, 16″ в высоту и 13 3/4″ в глубину является общим размером, который производители разработали для своих устройств, чтобы они подходили для многих рынков замены в Соединенных Штатах. Общая мощность охлаждения, которую вы можете выбрать, обычно составляет от 7 000 до 15 000 BTUH.
Он имеет змеевик испарителя, обращенный к охлаждаемому пространству, и змеевик конденсатора, установленный лицом к внешней стороне здания. Для подачи холодного воздуха в помещение используется двухскоростной или трехскоростной вентилятор.
Внутренний вид компонентов, из которых состоял автономный блок кондиционера.
Обратите внимание на компрессор и змеевик конденсатора с одной стороны и блок управления с другой.
Некоторые блоки поставляются с версией теплового насоса, которая обычно известна как PTHP или Packaged Terminal Heat Pump. В этом случае тот же блок, который использовался для охлаждения в теплую погоду, теперь используется для обогрева в холодную погоду. Цикл нагрева известен как обратный цикл, в котором 4-ходовой клапан используется для реверсирования потока хладагента. Другие агрегаты поставляются с дополнительным обогревателем в качестве дополнения к процессу обогрева на случай, если теплопроизводительности недостаточно зимой.
Есть также варианты для нагревательных установок с водяным или электрическим нагревателем.
Контроллер кондиционера воздуха терминала
В более старых устройствах обычно используется механическое управление с механическими кнопками для выбора режима работы и управления скоростью вращения вентилятора. Другая поворотная ручка используется для установки желаемой температуры устройства. В прошлом это был самый экономичный и простой метод контроля.
Разработка и снижение стоимости электронных средств управления позволили производителям внедрить сенсорную панель электронного управления, которая поставляется с пультом дистанционного управления. Некоторые электронные элементы управления, встроенные в систему, включают:
- Управление таймером, где вы сможете установить время включения или выключения устройства.
- Управление режимами управляется нажатием той же кнопки для выбора режима работы.
- Установка температуры отображается с помощью 7-сегментного дисплея и кнопок, используемых для изменения настроек.
- Энергосбережение такие функции, как спящий режим или функция экономайзера, где заданная температура будет автоматически регулироваться в зависимости от прошедшего времени.

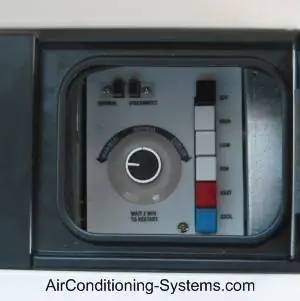

Типичное простое механическое управление, которое используется в старых модульных кондиционерах.
Новые устройства имеют опцию электронного управления, которая имеет больше функций, таких как режим энергосбережения и 7-сегментный дисплей.
Некоторые производители могут иметь более сложную систему управления, которая способна связать все блоки и управлять ими с центрального пульта управления поверх индивидуального управления, доступного для каждого блока. Центральный контроллер может быть в виде персонального компьютера или сенсорной панели.
Выбор емкости PTAC
При выборе BTUH для PTAC обычно используется метод измерения длины и ширины помещения. Перемножьте их вместе и сопоставьте с рекомендуемой таблицей, приведенной ниже. Например, если длина вашей комнаты 20 футов, а ширина 15 футов, вы получите 20 х 15 квадратных футов, что равно 300 квадратных футов. Необходимое количество BTUH, исходя из этой формулы, составляет 8000 BTUH.
