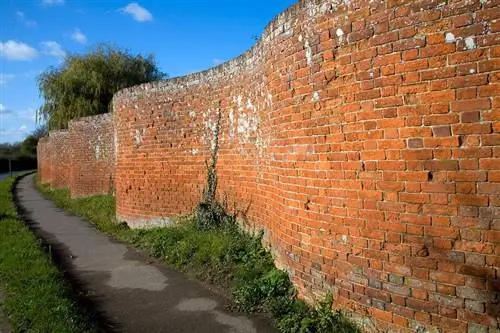

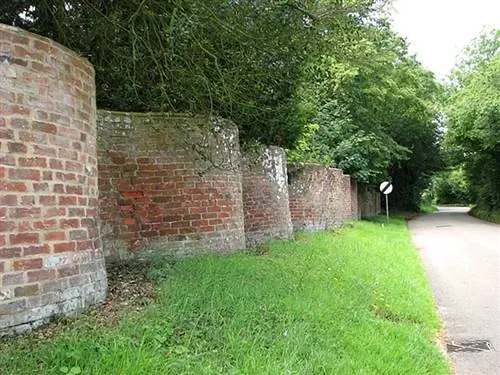

Прогуливаясь по сельской местности - больше в Великобритании, чем в Америке - ваш взгляд может быть прикован к визуальной привлекательности волнообразных садовых стен, извивающихся вдоль ландшафта. «Какая пустая трата кирпича», - можете подумать вы, предполагая, что прямая стена будет более рентабельной. Но, наоборот. Эти волнистые границы, которые, как ни странно, называются морщинистыми стенами, предлагают больше, чем визуальную эстетику. Они также довольно практичны и защищают.
Скринкл Крэнкл Стены Волнистые
" Каждый думает о кирпичной кладке как о квадратных кусках глины, и тот факт, что из них можно сделать очень элегантные, синусоидальные или изогнутые стены, просто по-новому смотрит на то, какой может быть кирпичная кладка", говорит Брайан Э. Trimble, PE, LEED, AP, директор по развитию промышленности и техническим услугам Международного института масонства.
Trimble кое-что знает о складчатых стенах, потому что он провел небольшое исследование по этой теме, написав техническую статью по этому вопросу почти десять лет назад для Канадского симпозиума по масонству. «Конечно, здесь, в США, их обычно называют змеевидными стенами», - отмечает он. Легко понять, почему. Они имеют форму S-образного ползуна змеи. (Термин «crinkle crankle» происходит от древнеанглийского термина «зигзаг».)
Уникальная форма стен выделяет их как с эстетической, так и с практической точки зрения. Паттерн вогнутых и выпуклых волн, известный как синусоидальный паттерн, служит ряду важных целей. В средние века было обнаружено, что волнообразные стены помогают фруктовым деревьям лучше расти в более прохладном климате. Кривые создали карманы, которые защищали деревья от ветра, а также улавливали солнечное тепло и излучали его обратно в деревья, что, по сути, увеличивало вегетационный период, говорит Тримбл.
Еще одним преимуществом была стоимость. В то время как площадь волнистой стены намного больше, чем у прямой, занимая больше ландшафта, ее дизайн помогает укрепить ее лучше, чем прямая стена из того же материала. Другими словами, змеевидные стены можно сделать толщиной в один виток (один слой кирпича), в то время как для прямых стен обычно требуется два витка. Таким образом, для строительства змеевидной стены требуется меньше материалов по сравнению с прямой.
«Прямые консольные стены требуют усиления более толстой стены пилястрами или пилястрами, расположенными по ее длине, чтобы выдерживать боковые нагрузки», - написал Тримбл. И наоборот, «змеевидные стены могут быть бесконечно длинными без опоры, если геометрия правильная».
И да, геометрия должна быть правильной, чтобы это работало. В 1958 году Институт конструкционных глиняных изделий, ныне Ассоциация кирпичной промышленности, опубликовал техническую записку о формулах для геометрических свойств змеевидной стены. Уравнения основаны на радианах, а не на градусах.
Если вы хотите узнать больше, ознакомьтесь с этим объяснением Джона Д. Кука, консультанта по прикладной математике, статистике и техническим вычислениям, который изучал и писал о складчатых кривошипных стенах.
Предыстория Морщинки Крэнкла
Дизайн криволинейных криволинейных стен, вероятно, впервые был задуман в процессе «проб и ошибок», говорит Тримбл, с различными идеями, добавляющими кривые для большей стабильности и интереса.
Хотя происхождение стен до конца не известно, дизайн использовался во многих культурах на протяжении столетий - и, как выясняется, даже тысячелетий. В сентябре 2020 года, после открытия «затерянного золотого города Луксор» в Египте, археологи обнаружили характерную «зигзагообразную» стену из сырцового кирпича высотой до 9 футов (2,74 метра), в некоторых местах извивающуюся через 3400-метровую стену. летний царский город, построенный Аменхотепом III.
Стены также использовались в Средние века, появившись в эпоху Возрождения в 14 веке, для очень конкретной цели защиты фруктовых деревьев, говорит Тримбл.
Голландские инженеры принесли эту концепцию в Великобританию в 1600-х годах. Инженеры из Нидерландов, очевидно хорошо разбирающиеся в строительстве на прибрежных равнинах, были наняты, чтобы превратить болотистый регион Восточной Англии, Англия, известный как Болота, в сельскохозяйственные угодья. Они создали дренажную и оросительную систему для этого района, а затем окружили его относительно тонкими, волнистыми кирпичными стенами, которые они назвали slangenmuur, что переводится с английского как «змеиная стена». Такого англичане еще не видели.
Примерно в то же время этот стиль привлек внимание Франсиско Борромини, итальянского архитектора и ведущей фигуры в появлении римского барокко. Он использовал вариант змеевидной стены, когда проектировал церковь Сан-Карло-алле-Кватро-Фонтане в Риме.
Томас Джефферсон привез Crinkle Crankle Walls в США
К 1800-м годам эта концепция завоевала популярность в Великобритании, особенно в графстве Саффолк, где сейчас насчитывается более 100 складчатых криволинейных стен. Томасу Джефферсону приписывают внедрение этого стиля в США, когда он добавил дизайн к архитектуре Университета Вирджинии (UVA) в Шарлоттсвилле, который он основал в 1819 году.
Стены в UVA примыкают к обеим сторонам знаменитой ротонды и проходят по всей длине газона, где 10 павильонов, каждый с собственным садом, разделены змеевидными стенами. Они имеют высоту от 6 до 7 футов (от 1,8 до 2,1 метра) и относительно хорошо выдержали испытание временем, за исключением капитального ремонта кампуса в 1953 году, в результате которого многие стены были перестроены, как написал Тримбл в своей технической статье.
Джефферсон, вероятно, открыл для себя концепцию извилистых криволинейных стен во время своих обширных путешествий по Европе и изучения классической архитектуры, особенно итальянского архитектора Андреа Палладио, пишет Trimble. Хотя Джефферсону часто ошибочно приписывают изобретение концепции змеевидной стены, он, возможно, был одним из первых, кто «изложил на бумаге» экономию средств волнообразных стен, говорит Тримбл.
Интересно
Хотя количество извилистых криволинейных стен в США бледнеет по сравнению с Великобританией, США действительно может похвастаться одним из самых больших из них. Змеевидная стена длиной 1,8 км, высотой около 7 футов (2,1 м) и толщиной всего 4 дюйма (100 мм) окружает часть Центра разработки Ford Motor Company в Дирборне в Мичигане.
Часто задаваемые вопросы
Используется ли для гофрированной стены меньше кирпичей?
Кричащая криволинейная стена - это тип кирпичной кладки, в котором используется меньше кирпичей, чем в традиционной стене. Кирпичи укладываются зигзагообразно, что уменьшает количество требуемого раствора и делает стену более стабильной.
