Для разметки прямых линий, параллельных краю заготовки, для выполнения определенных задач резки, а также для разметки пазов и шипов эти инструменты не имеют себе равных, поскольку они быстрые, эффективные и простые в использовании..
Эти простые инструменты не сильно изменились за несколько поколений (без сомнения, здесь применимо старое клише о том, что нельзя чинить то, что не сломано). Для разметки прямых линий, параллельных кромке заготовки, для определенных задач резки, а также для разметки пазов и шипов эти инструменты не имеют себе равных, поскольку они быстрые, эффективные и простые в использовании. Вы освоите их за считанные минуты.
Каждый состоит из вала или балки (обычно квадратной в сечении), по которой скользит упор в форме пончика, называемый прикладом. Приклад фиксируется на месте с помощью винта с накатанной головкой, продетого через его сторону, который прижимает латунный башмак к балке. Заготовка, установленная таким образом в определенное положение, действует как упор при стыковке с заготовкой.
Эти манометры обычно изготавливаются из твердой, стабильной древесины, такой как бук, красное дерево или палисандр, а иногда и из стали. Некоторые особенно красивые модели имеют латунные полоски, пропущенные в переднюю часть ложи, которые добавляют орнаментальный штрих к лицевой стороне, а также усиливают ее.
The Marking Gauge. Этот инструмент, также известный как торцевой маркировочный шаблон, имеет стальной штифт в виде стержня или шпору, закрепленную рядом с конец балки, очерчивающий заготовку, когда припуск проталкивается вдоль края заготовки. Булавка помогает сделать этот инструмент точным, поскольку начерченная линия тоньше, чем линия карандаша.
Разметочный шаблон особенно удобен для маркировки нескольких одинаковых деталей. Использование маркировочного шаблона сэкономит время измерения (вы устанавливаете его один раз, а затем отмечаете столько деталей, сколько хотите) и помогает гарантировать, что детали будут одинаковыми. Маркировочные калибры обычно имеют длину от восьми до десяти дюймов.
Позвольте мне дать несколько советов по использованию инструмента. Во-первых, при маркировке по зерну делайте два легких прохода, а не один более жесткий. Во-вторых, держите булавку острой, подпиливая ее кончик. У большинства разметочных калибров есть шкала, нанесенная на ложе, поэтому, в-третьих, периодически проверяйте шкалу, чтобы убедиться, что зубец не погнулся, что делает шкалу неточной.
Шаблон для резки. Вместо шпильки в шаблоне для резки имеется плоское лезвие, вставленное в паз на конце луч. Во всем остальном калибры для резки и маркировки идентичны.
Режущий калибр также используется для маркировки, особенно при нанесении разрезов поперек волокон, поскольку острое лезвие режет волокна, а не рвет их. Режущий шаблон можно также использовать для резки шпона и толстых деревянных планок при работе с обеих сторон.
Держите лезвие режущего шаблона острым. Периодическое хонингование - это все, что необходимо, но если вы позволите инструменту затупиться, ваши линии реза будут больше похожи на линии разрыва, и инструмент будет малопригоден для работы со шпоном.

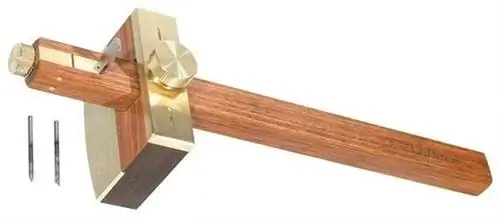

Врезной калибр. На первый взгляд, врезной калибр выглядит идентично маркировочному калибру. По сути, это разметчик, специальный инструмент для разметки врезных и шиповых соединений. Но вместо одного штифта на одном конце ложи у него два, один из которых регулируется вдоль направляющей в балке калибра. Приклад также регулируется, что позволяет делать вырезы как для паза (устье или отверстие), так и для шипа (или языка, который входит в паза).
Profile Gauge. Иногда называемый трассировщиком формы, измеритель профиля представляет собой инструмент, используемый в качестве шаблона для сопоставления форм. Его можно использовать для отслеживания или копирования существующих молдингов, труб или других неправильных форм, вокруг которых должны быть установлены материалы. Он также очень удобен для маркировки срезов вокруг отделки, при выполнении сайдинговых работ или приклеивании других деревянных поверхностей.
Одна разновидность состоит из центральной планки, которая действует как рамка для ряда аккуратно упакованных иголок; другой имеет пластиковые лезвия. Какой бы ни была конструкция, когда край инструмента прижимается к лепному изделию или другой неправильной форме, инструмент будет точно соответствовать этой форме. Это особенно полезно при соединении разнородных материалов.
Depth Gauge. Обманчиво простой инструмент, глубиномер представляет собой не более чем жесткую стальную линейку с головкой, которая скользит вдоль ее длина. Правило помещается на дно измеряемого отверстия или прорези, а скользящая головка устанавливается заподлицо с поверхностью выше. Или головка предварительно устанавливается с помощью винта с накатанной головкой или гайки с накатанной головкой на желаемую глубину.
Старинные глубиномеры часто можно найти в антикварных магазинах, как правило, сделанные из твердой древесины, такой как бук. Современные глубиномеры (иногда стальные, часто с пластиковыми головками) продаются с линейкой, размеры которой четко высечены по длине.
