Использование угольника для подъема стропил - относительно простой процесс.

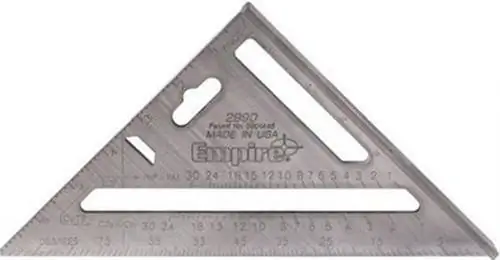

Квадрат стропила разработан с учетом геометрических законов прямоугольного треугольника. Например, прямоугольный треугольник по определению имеет один угол в девяносто градусов. Угол, под которым встречаются лопасть и шпунт стропильного квадрата, также составляет угол девяносто градусов. Таким образом, если вы расположите свой квадрат так, чтобы одна нога была на уровне, то другая всегда будет отвесной. При построении прямолинейной структуры эта простая константа имеет множество применений.
Одним из них является планирование и расположение стропил.
Уклон крыши традиционно не указывается в градусах (например, «Это крыша под углом сорок пять градусов» или «Это уклон под углом тридцать градусов»). Скорее наклон крыши определяется соотношением, а именно соотношением между ее подъемом и уклоном.
Независимо от уклона крыши, он определяется как единица подъема (по вертикали) над единицей прогона (по горизонтали). Бег всегда составляет двенадцать дюймов; высота подъема определяется строителем или архитектором исходя из вкуса (вы предпочитаете профиль высокого или низкого ската крыши?) и практических соображений (крутая крыша эффективнее сбрасывает снег, но работать на ней опаснее). Таким образом, уклон крыши выражается такими отношениями, как двенадцать на двенадцать или шесть на двенадцать, что означает, что на любом данном футе горизонтального расстояния крыша с подъемом на двенадцать или шесть будет подниматься на двенадцать или шесть дюймов соответственно.
Если вам известен единичный подъем и прогон размечаемой вами крыши, то вы можете определить длину стропила по стропильным таблицам, отштампованным на лицевой стороне квадрата. Например, если ваша крыша имеет вид двенадцать на двенадцать (то есть она имеет довольно крутой уклон в сорок пять градусов), то единицу длины стропила следует найти на грани квадрата ниже двенадцатидюймовой отметина на его лезвии. Длина стропила на каждый фут подъема или прогона составляет 16,97 дюйма.
Если от всего этого у вас закружилась голова, утешьте себя: стропильный квадрат намного проще, чем теория, которая заставляет его работать. В этом вся прелесть. Фактически, чтобы выложить стропило, все, что вам нужно знать, это соотношение шага. Затем вы размещаете квадрат на стропиле так, чтобы двенадцатидюймовая отметка совпадала с нижним краем стропила; вы поворачиваете угольник в этой точке так, чтобы точка пересечения лопасти и стропила совпадала с подъемом крыши; и, благодаря магии древних геометрических фигур, у вас есть отвес.
Вы можете использовать стропило, чтобы отметить отвесный срез (там, где стропила упирается в коньковый брус), «птичий рот» (угловой срез, где стропила врезаются в стену) и хвостовой срез (нижний конец стропила). И простая двускатная крыша вдруг окажется в ваших силах. Более сложные кровельные конструкции, включающие вальмы и ендовы, а также сложные угловые разрезы, не так уж сложны. Когда вы покупаете новый квадрат, к нему прилагается буклет, в котором описаны различные этапы этих процессов.
