Токовые клещи - это электрический прибор, который измеряет количество ампер, протекающих через проводник. Он работает вместо мультиметра при определенных обстоятельствах. К ним относятся случаи, когда невозможно отключить подачу электропитания к системе. Его также можно использовать, когда значение тока слишком велико и опасно.
Токовые зажимы используют свои губки для зажима внешней поверхности электрического проводника. Они предлагают бесконтактное количественное определение и оценку сопротивления, емкости, непрерывности, напряжения и т. д.
Принцип токовых клещей
Токовые клещи работают по принципу электромагнитной индукции. Он гласит, что когда ток проходит через проводящий материал, в нем генерируется магнитный поток. Устройство имеет два зажима, состоящих из ферритового железа. Они поставляются с намотанными на них медными катушками. Вместе они создают магнитный сердечник, который осуществляет измерения в реальности. В приборе в основном используются элементы Холла в качестве датчика для обнаружения и обнаружения постоянного и переменного тока. Элементы Холла - это полупроводники, используемые для генерации напряжения в проводнике. Это напряжение пропорционально произведению магнитного поля выходной клеммы и тока смещения. Ток смещения подается на входную клемму. Следовательно, когда в трансформаторе формируется магнитный поток, пропорциональный постоянному и переменному первичным токам, элементы Холла воспринимают магнитный поток и определяют выходное напряжение.
Работа токовых клещей
Токовые клещи, работающие на переменном токе, действуют так же, как трансформатор тока. Когда ток, текущий через проводник, является первичным, можно получить вторичный ток, пропорциональный его аналогу, за счет электромагнитной индукции. Он формируется из участка вторичной обмотки, подключенной к измерительной цепи прибора. После того, как катушка получает электрический ток, компоненты токовых клещей считывают показания переменного тока и отображают их на экране дисплея.
Что обозначают кнопки токовых клещей?
Каждая кнопка токового зажима выполняет определенную функцию. Вот некоторые из них:
- Удерживать: Замораживает показания на экране дисплея. При повторном нажатии кнопки фиксированные значения отменяются и переходят к следующим.
- Min-Max: При первом нажатии кнопки отображается максимальное входное значение. При последующих нажатиях отображаются средние и минимальные значения.
- ZERO: Удаляет смещение постоянного тока из измерений постоянного тока.
- Диапазон: Позволяет пользователям переключать функцию с автоматического режима на ручной. Это помогает им установить степень количественного определения.
- Журнал: Инициирует процесс записи данных.
- AC/DC: Позволяет переключаться между переменным и постоянным током и их измерениями.
- Сияющий шар: Выключает или включает подсветку дисплея.
- Фильтр низких частот: Он устраняет окружающие электронные помехи. В противном случае они могут помешать и исказить измерения и показания.
Как правильно обращаться и использовать токовые клещи?

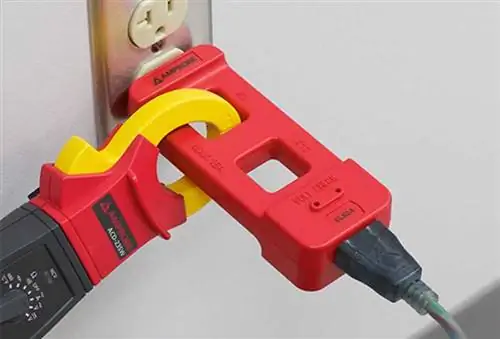

Метод обращения и использования чрезвычайно прост и безопасен. Пользователю необходимо лишь закрепить зажимы устройства на проводящем материале. К ним относятся провода, трубы, стержни и так далее. Петли, имеющиеся в приборе, позволяют зажимам открываться и закрываться всякий раз, когда необходимо провести измерения тока. Токовые клещи выполняют свою часть работы и отображают измеренные данные и значения на дисплее. Пользователям необходимо прочитать эту информацию и интерпретировать ее по мере необходимости.
Для измерений постоянного тока правильный путь, которому должен следовать человек, включает следующее:
- Установка поворотного переключателя в положение DCA.
- Нажмите и удерживайте кнопку DCA ZAERO, пока показания не упадут до нуля.

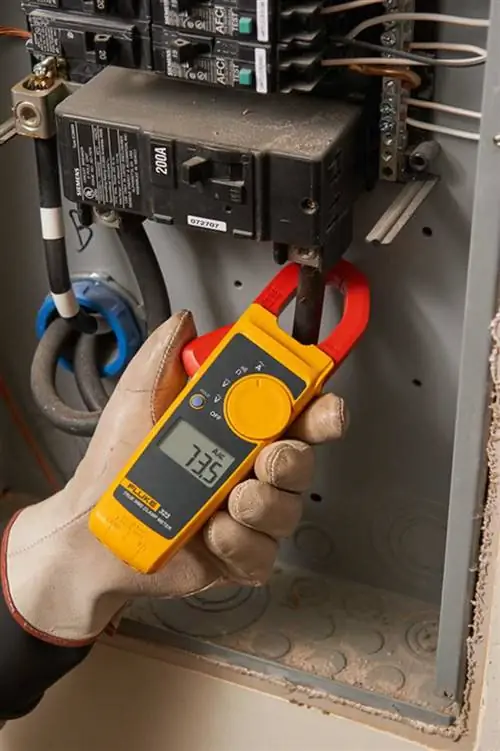

- Нажатие на спусковой крючок или переключатель открывает зажимы инструмента и зажимает целевой проводник. Обязательно следить за тем, чтобы между двумя половинками губок не было воздушного зазора.
- Выбор диапазона количественного определения, если необходимо, нажатием кнопки перед кнопкой DCA ZERO.
- Чтение отображаемого значения на дисплее или ЖК-дисплее.
Для измерений переменного тока правильный путь, которому должен следовать человек, включает следующее:
- Переключение поворотного переключателя на ACA.
- Поскольку опция НОЛЬ не нужна, нет необходимости нажимать кнопку для DCA НУЛЬ.
- Нажатие на спусковой крючок или переключатель открывает зажимы инструмента и зажимает целевой проводник. Обязательно следить за тем, чтобы между двумя половинками губок не было воздушного зазора.
- Выбор диапазона количественного определения, если необходимо, нажатием кнопки перед кнопкой DCA ZERO.
- Чтение отображаемого значения на дисплее или ЖК-дисплее.
Как читать показания токовых клещей
Пользователи токовых клещей обычно работают с осциллографом, чтобы прочитать и понять отображаемые значения. Для среднеквадратических показаний и показаний постоянного тока достаточно просто цифрового вольтметра. Другие возможные и полезные устройства включают:
- Регистратор данных
- Аналогово-цифровой преобразователь (АЦП)
- Анализатор мощности
Чтобы подключить токовые клещи к регистратору данных или осциллографу, необходимо выполнить следующие шаги:
- Они должны установить поворотный переключатель в положение DCA или ACA.
- Тогда им нужно получить аналоговый сигнал. Он выходит как выход из базовых терминалов одновременно. Этот выходной сигнал прямо пропорционален измеряемому току в мВ/А.
- Положительная клемма представлена красным цветом, а отрицательная клемма - черным.
- Пользователям необходимо подключить отрицательные и положительные клеммы к регистратору данных или осциллографу.
- Наконец, им нужно наблюдать и отмечать форму текущей волны или приступить к долгосрочной записи данных.
Использование токовых клещей
Токозажимы - чрезвычайно удобный и полезный инструмент, который находит применение в различных областях, отраслях, отраслях и сферах. Они используются в жилых, коммерческих, электрических и промышленных устройствах и приборах.
В первую очередь токовые клещи служат следующей цели:
- Для ремонта и восстановления существующих электрических систем без отключения электропитания проводящих устройств и материалов.
- Для выполнения технического обслуживания и устранения неполадок неисправных приборов или устройств, подверженных повреждениям и опасностям.
- Для завершения установки и проверки проблем.
- Наблюдать за испытаниями цепей и электромонтажными работами.
- Для измерения протекающего тока в отдельных и отдельных цепях и соединениях на распределительном щите.
- Для расчета и оценки помех и утечек в диапазоне ЭМС (электромагнитной совместимости)
