Хороший угловой упор повышает универсальность и точность вашей настольной пилы, значительно увеличивая диапазон выполняемых вами работ.
Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах.
Скос, пожалуй, самый распространенный из деревообрабатывающих соединений. Простые стусла можно вырезать вручную с помощью стусла. Например, это быстрый и простой способ сделать рамку для фотографий. Торцовочная пила с электроприводом часто является предпочтительным инструментом для резки стоек и узких досок. Добавление подставки делает его отличным выбором для использования на рабочей площадке.
Однако торцовочная пила не может конкурировать с настольной пилой, когда речь идет о раскрое широких досок или листового материала. Единственным недостатком является то, что лезвие настольной пилы нельзя поворачивать, чтобы срезать углы. Решение состоит в использовании углового упора, который удерживает заготовку под нужным углом, чтобы направить ее в полотно с помощью стержня, который соединяется с прорезями в столе пилы.
Эти бесценные инструменты варьируются от бюджетных моделей для простых столярных работ до высокоточных устройств для изготовления изысканной мебели. Это исчерпывающее руководство может помочь вам найти лучший угловой упор для ваших нужд в деревообработке.
- ЛУЧШИЙ В ОБЩЕМ: Настольная пила KREG KMS7102 Precision Gauge System
- ЛУЧШАЯ ОТДАЧА: Прецизионный измеритель угла наклона Fulton с алюминиевым углом наклона
- ВТОРОЕ МЕСТО: Incra MITERV27 Угловой измеритель V27
- BEST BASIC: Универсальный измеритель угла наклона настольной пилы POWERTEC 71142
- ВЫБОР ДЛЯ ОБНОВЛЕНИЯ: INCRA Mitre1000/HD Mitre Gauge
- ТАКЖЕ РАССМОТРИТЕ: Настольная пила Rockler для поперечной резки
Что следует учитывать при выборе лучшего углового датчика
Работник по дереву, ищущий хороший угловой упор, избалован выбором; но, как и в любом инструменте, есть функции, которые следует включать, и другие, которых следует избегать. Следующее поможет определить основные преимущества, а также подчеркнуть универсальность и потенциал творчества, которые лучший угловой упор может привнести в настольную пилу.
Строительство
Угломер состоит из трех основных частей: угловой стержень, угловая головка и упор.
Столы для пилы имеют прорезь для различных принадлежностей. Угловая планка спроектирована так, чтобы соответствовать этому, что позволяет угловому упору плавно скользить вперед и назад. Угловая планка часто имеет прямоугольную форму, хотя она может иметь дополнительную часть, имеющую форму, подходящую для настольных пил с Т-образным пазом в столе. Посадка должна быть достаточно плотной, чтобы поддерживать точность, но не настолько тугой, чтобы она не застряла в пазу. Лучшие угловые упоры можно отрегулировать, чтобы обеспечить правильную посадку.
Угловая головка имеет полукруглую форму и размечена для различных углов. Приращения различаются, как обсуждалось в разделе о точности. Обычно имеется нажимная рукоятка, которая также часто используется для зажима головы под правильным углом, хотя может использоваться и отдельное устройство.
Направляющая закрепляется поперек головки и заготовка упирается в нее. Ограждения могут быть сплошными или раздвижными. Более длинные направляющие обеспечивают лучшую поддержку заготовки, но могут не подходить для небольших пил.
Материал
Большинство угловых упоров изготавливаются из компонентов из стали или алюминия. Сталь обеспечивает прочность и долговечность, что важно для мест, подверженных частому износу, таких как резьба. Однако сталь довольно тяжелая и подвержена ржавчине. Алюминий намного легче и обладает высокой устойчивостью к коррозии и обычно используется для заборов. Обычно это профильные молдинги, которые обеспечивают дополнительную поддержку и достаточную прочность, чтобы избежать изгиба.
Нейлоновые вставки или винты часто используются для регулировки положения угловой планки (или угловой планки) в прорези на столе пилы. Со временем они изнашиваются и требуют замены. К счастью, они не дорогие.
Латунь иногда используется для ручек и зажимов. Это очень декоративный элемент, но на функциональность он никак не влияет.
Остановки и регулировки
Для настройки угла резки угловая головка вращается вокруг центральной точки. Как упоминалось выше, его часто зажимают в нужном положении с помощью толкательной рукоятки.
Головка поворачивается в общей сложности на 180 градусов, что позволяет легко установить желаемый угол. Однако чаще всего используются определенные углы, например 90 градусов, 45 градусов и 22,5 градуса, поэтому часто добавляются заранее заданные упоры в виде штифтов, отверстий или канавок. Это значительно ускоряет настройку углового упора.
Более продвинутые угловые упоры могут обеспечивать упоры с шагом в один градус, хотя обычно они по-прежнему имеют метод быстрой установки этих общих углов.
Емкость
При покупке углового упора важно учитывать размер вашего стола для пилы и размеры материала, который вы будете резать чаще всего.
Бюджетные угловые упоры обычно имеют короткую направляющую фиксированной длины. Если у вас есть компактная настольная пила и вы работаете с материалом скромных размеров, то это не проблема. Однако по мере увеличения длины материала он имеет тенденцию изгибаться. Если это произойдет, это может снизить точность резки. Некоторые из лучших угловых упоров имеют либо более длинные, либо регулируемые упоры для борьбы с этим. Возможность установки упора на различную длину максимизирует контроль заготовки. Тем не менее, важно проверить их минимальную длину. Некоторые модели могут быть слишком длинными для небольших настольных пил.
Точность
Качество изготовления влияет на общую точность. На недорогих угловых направляющих головка может быть выбита из стального листа, тогда как на лучших моделях эта часть вырезается лазером или вытачивается из цельного блока.
Базовый недорогой угловой упор позволит отрезать углы с точностью до градуса или около того. Для тех, кто делает деревенскую мебель или ворота для двора, это может быть достаточно близко. Однако возможна гораздо большая точность. Механически обработанные упоры с шагом в один градус являются обычным явлением, и некоторые могут дополнительно уточнить это до шагов 0,1 градуса. Те, кому нужна абсолютная точность, могут предпочесть угловой упор с микрорегулятором, который можно установить на 0.01 градус.
Хотя это и не характерно для бюджетных моделей, упор может также иметь измерительную шкалу для точного совмещения заготовки с пильным диском. Иногда предусмотрены откидные упоры, которые прикрепляются к ограждению и скользят по предварительно сформированным канавкам. Они помогают удерживать заготовку точно в нужном месте при резке по заданной длине.
Простота использования
Можно предположить, что базовый угловой упор проще всего использовать. В какой-то степени это правда. Однако на немного более дорогом угловом упоре вы получите упоры, которые ускорят настройку, что может ускорить весь рабочий процесс.
Постоянная точность высококачественного углового упора может упростить выполнение повторяющихся задач и уменьшить количество ошибок. Хотя повышение точности на данном этапе работы может показаться усложняющим использование инструмента, на более поздних этапах это часто позволяет сэкономить время.
Важно то, насколько хорошо конкретный угловой упор подходит для работы, которую вы выполняете на регулярной основе. Можно возразить, что простота использования заключается не только в простоте, но и в том, насколько легко это делает всю работу.
Наши лучшие подборки
Следующие угловые упоры были выбраны за их превосходное качество и эффективность. Были приняты во внимание ключевые факторы, влияющие на покупку, включая точность, емкость и простоту использования.
Лучший результат

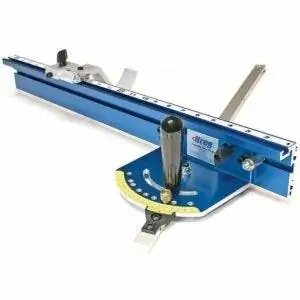

KREG KMS7102 Настольная пила Precision Diter Gauge System
В этой модели измерительная головка изготовлена на станке с числовым программным управлением (ЧПУ), а не прессована, а затем откалибрована с точностью до 0,003 дюйма. Положительные упоры на 0, 10, 22,5, 30 и 45 градусов позволяют быстро устанавливать часто используемые углы. Дополнительную точность обеспечивает нониусная шкала с точностью до 0,1 градуса и микрорегулировка с точностью до 0,01 градуса.
Укосная планка имеет пять винтовых регуляторов, обеспечивающих плотное прилегание к пазам стола. Ограждение длиной 24 дюйма отлично подходит для направления длинных досок или больших листов материала и изготовлено из литого алюминия для обеспечения жесткости. Он имеет пазы для установки системы позиционирования заготовки Swing Stop, которая также способствует повышению точности резки под углом. Благодаря сочетанию конкурентоспособной цены и высокой производительности этот угловой упор от Kreg является отличным выбором.
Лучшее соотношение цены и качества

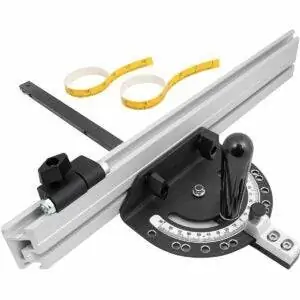

Прецизионный угловой калибр Fulton с алюминиевым углом наклона
Угломер Fulton - это хорошо продуманное устройство, обладающее многими функциями гораздо более дорогих устройств. Прочная алюминиевая головка имеет настройки для углов 22,5, 30, 45, 60, 67,5 градусов и может работать как под левым, так и под прямым углом. Подпружиненный штифт обеспечивает быстрое позиционирование. Основной калибр размечен с шагом в один градус.
Угловая планка длиной 18 дюймов предназначена для устранения люфта в прорези стола пилы. Он подходит для большинства прямых столов и столов с Т-образными пазами (но не для брендов Craftsman или Sears). У упора из экструдированного алюминия концы предварительно обрезаны под углом 45 градусов, что позволяет поддерживать заготовку ближе к пильному полотну. Флип-стоп позволяет легко производить повторяющиеся разрезы.
Второе место

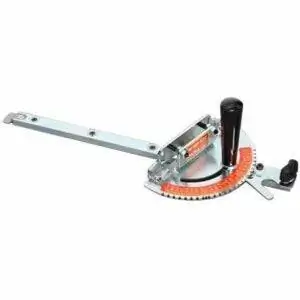

Incra MITERV27 Угловой измеритель V27
Precision обычно имеет премиальную цену, но эта модель Incra не только доступна по цене, но и обеспечивает максимальную ценность, поскольку она предназначена для использования с ленточной пилой, фрезерным станком, шлифовальным столом и настольной пилой. В то время как большинство угловых головок имеют несколько предустановок, V27 получил свое название от 27 фиксирующих выступов, которые позволяют быстро и легко настроить даже необычные углы.
Угловой брус имеет дополнительную шайбу с Т-образным пазом и регулировку посадки, что позволяет использовать его с различными деревообрабатывающими станками. Не хватает только забора. Тем не менее, в головке есть две прорези для крепления изготовленных в магазине альтернатив. Конструкция изготовлена из высокопрочной хромированной стали.
Лучший базовый

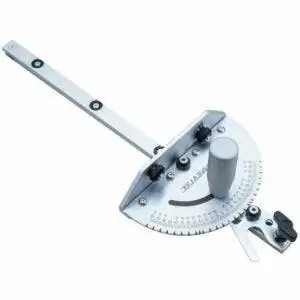

POWERTEC 71142 Универсальная угловая пила для настольной пилы
Многим столярам никогда не приходится распиливать материал с точностью до 0,1 градуса. Для домашних мастерских, производящих садовую мебель, или высокопроизводительных сред надежный и недорогой датчик, такой как этот от Powertec, может быть более полезным, чем что-то с исключительной точностью. Это не значит, что у него мало функций.
Головка изготовлена из толстого алюминия с лазерной резкой, что обеспечивает необходимую точность и долговечность. По краю имеется 27 выемок с поворотным механизмом позиционирования, который является быстрым и простым в использовании. Угловая планка имеет регулировку, поэтому она плотно прилегает к столу пилы, а также может использоваться с другим оборудованием. Хотя забор не предусмотрен, есть крепежные слоты, доступные для вторичного рынка или самодельных дополнений. Это базовый угловой упор, который для некоторых является идеальным решением.
Выбор улучшений

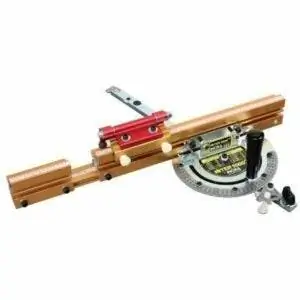

INCRA Mitre1000/HD Датчик угла наклона
Этот измеритель угла наклона Incra был разработан, чтобы удовлетворить самых требовательных столяров, предлагая как мельчайшие детали, так и большую гибкость. Сверхпрочная головка из алюминиевой стали вырезана лазером и обработана с высокой точностью. Он имеет быстрые, положительные приращения блокировки на каждом градусе и дополнительную точную настройку до 0,1 градуса. Запатентованная угловая планка обеспечивает почти идеальную посадку в пазах стола пилы. Также имеется съемный адаптер для Т-образного паза.
Алюминиевый упор длиной от 18 до 31 дюйма обеспечивает превосходную поддержку заготовки и достаточно компактен для небольших пил. Прилагаемый регулируемый откидной упор обеспечивает точный контроль длины резки. Incra Mitre 1000 - это значительные инвестиции, но для тех, кому время от времени требуется высокий уровень точности, это может стоить затрат.
Также обратите внимание

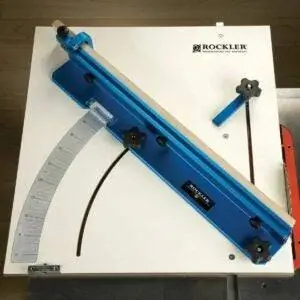

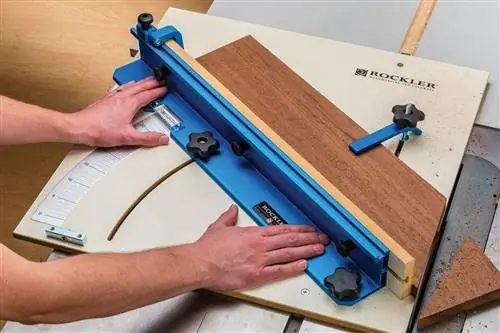

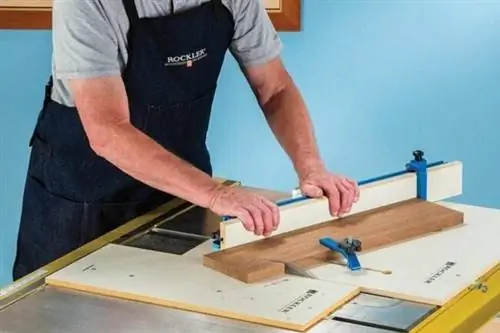

Настольная пила Rockler для поперечной резки
Упоры на стандартной угловой головке отлично подходят для быстрой регулировки, но когда они разнесены всего на 1 градус, это может затруднить настройку, так как маркировка на угловой головке довольно маленькая и не всегда легко читается. В салазках для измерения угла наклона (или салазках для поперечной резки) используется большая шкала транспортира, которую гораздо легче увидеть. Интервалы больше, что может помочь повысить точность. Основная часть этих салазок изготовлена из МДФ с меламиновым покрытием, благодаря чему они легко скользят по станине пилы.
Эта модель Rockler предлагает все компоненты, которые можно ожидать от лучшего углового упора: прочная направляющая, откидной упор для регулировки длины и, в данном случае, дополнительный зажим для более надежного удержания заготовка. Обратите внимание, что из-за своего общего размера салазки не подходят для небольших пил или другого деревообрабатывающего оборудования. Однако на больших пилах, особенно в профессиональных мастерских, трудно превзойти их сочетание точности и производительности.
Советы по использованию угломера
Когда прибудет ваш новый угловой упор, вы, вероятно, захотите использовать его как можно скорее. Прежде чем сделать это, потратьте несколько минут на проверку и убедитесь, что ничего не пропало и не было повреждено при транспортировке. Следующие советы помогут вам добиться максимальной производительности.
- Независимо от того, является ли это вашим первым угломером, и вы только изучаете основы, или это обновление с более продвинутыми функциями, всегда читайте инструкции. Позже это может сэкономить вам много времени и нервов. Прежде чем приступить к важной работе, проверьте свой угловой упор на нескольких обрезках или дополнительных кусках дерева.
- В деревообработке есть старая поговорка: семь раз отмерь и один раз отрежь. В этом случае вы должны не только перепроверить свои измерения, но и убедиться, что ваши зажимы хорошо и плотно затянуты. Раздражает, если датчик двигается во время резки, к тому же это может быть опасно.
- Неточные резы могут быть вызваны не угловым упором; это может быть из-за того, что пильный диск не выровнен или не перпендикулярен столу. Всегда проверяйте, прежде чем начать - привычка, которую вы должны выработать независимо от того, используете ли вы угловой упор или нет.
Часто задаваемые вопросы о мерах угла наклона
Это подробное руководство по выбору лучшего углового упора дает представление о том, как работают эти инструменты и как выбрать правильную модель для настольной пилы. Тем не менее, вполне естественно, что у вас все еще есть вопросы, и часто возникают следующие вопросы.
Q. Может ли настольная пила делать косые пропилы?
Лезвие обычно можно наклонять до 45 градусов, чтобы срезать углы на краях доски, но этот вид резки называется скосом, а не скосом. Вам потребуется добавить угловой упор, чтобы отрезать правильный угол для скоса с пильным диском в вертикальном положении.
Q. Являются ли угловые упоры для настольных пил универсальными?
Пазы на большинстве станин для настольных пил одинаковы, поэтому подойдет универсальный угловой упор. Однако, хотя и редко, могут быть исключения. Перед покупкой углового упора стоит быстро проверить технические характеристики вашей пилы, просто чтобы быть уверенным.
Q. Можно ли использовать угловой упор для резки конусов под углом 45 градусов?
Можно возразить, что стандартная косая резка по своей природе имеет конусность под углом 45 градусов. Также можно вырезать двусторонние и четырехсторонние конусы под углом 45 градусов и, при творческом использовании углового упора, под различными другими углами. Однако все они довольно короткие. Если вам нужны длинные конусы, вы можете приобрести приспособление для конусов.
