Если ваш холодильник перестает производить холодный воздух, возможно, что-то не так с реле PTC (положительный температурный коэффициент), также известным как пусковое реле. Реле PTC запускает компрессор внутри холодильника, чтобы производить холодный воздух, чтобы ваши продукты оставались прохладными. К счастью, реле PTC можно легко проверить и при необходимости заменить самостоятельно. Получив доступ к реле и компрессору на холодильнике, используйте мультиметр, чтобы проверить порты, чтобы убедиться, что у них низкое сопротивление. Если реле все еще работает, вам также может потребоваться проверить компрессор, чтобы убедиться, что он все еще работает.
Шаги
Метод 1 из 3: доступ к реле
Шаг 1. Отключите холодильник от сети
Осторожно отодвиньте холодильник от стены, чтобы получить доступ к кабелю питания. Если вы не можете самостоятельно переместить холодильник, попросите кого-нибудь помочь вам вытащить его. Как только вы окажетесь позади своего холодильника, отключите его от розетки, чтобы через него не проходило питание.
- Ваши продукты будут храниться в холодильнике до 4 часов и в морозильной камере в течение 24-48 часов, когда они отключены от электросети. Не открывайте дверцу, чтобы она не нагрелась быстрее.
- Если вы ожидаете, что ремонт займет больше 4 часов, переместите продукты в другой холодильник или в изотермический холодильник.
- Если ваш холодильник не работает, и вы не знаете, сколько он просуществовал, выбрасывайте скоропортящиеся продукты, поскольку они могут иметь небезопасную температуру.

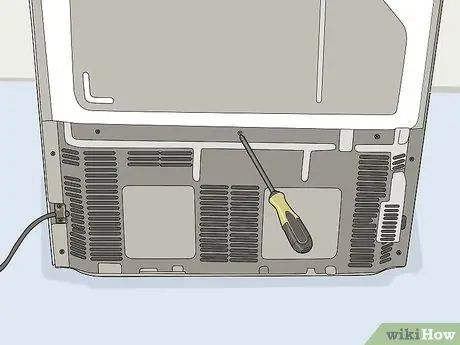

Шаг 2. Снимите нижнюю заднюю панель с холодильника, чтобы получить доступ к реле
Найдите небольшую панель доступа на задней части холодильника, около дна. Отверткой открутите винты, удерживающие панель, и поместите их в таз, чтобы не потерять. Отложите заднюю панель во время работы, чтобы она не мешала.
Вам не нужно снимать всю заднюю часть холодильника
Шаг 3. Снимите пластиковую крышку с реле, если она есть
Поищите компрессор внутри холодильника, который представляет собой большой черный цилиндр по обе стороны от машины. Найдите область сбоку компрессора, где сбоку находится черный пластиковый ящик с выходящими из него проводами. Возьмитесь за верхнюю часть пластиковой крышки и осторожно снимите ее с компрессора, чтобы открыть реле внутри.
- Иногда вам может потребоваться отвертка, чтобы открыть язычки на пластиковой крышке и снять ее с места.
- У вашего холодильника может не быть пластиковой крышки над реле.

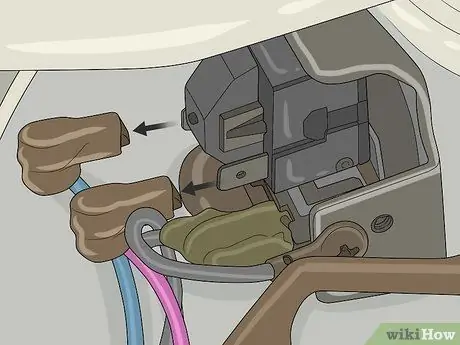

Шаг 4. Отсоедините провода от реле
Реле PTC будет выглядеть как маленький черный ящик, прикрепленный к боковой стороне компрессора с подключенными к нему 2-3 проводами. Возьмитесь за концы проводов плоскогубцами и осторожно снимите их с контактов реле. Отсоедините каждый провод с места, чтобы можно было снять реле.
Это может быть провод, прикрепленный к винту на реле. В таком случае ослабьте винт отверткой, прежде чем вытащить провод с места
Кончик:
Сделайте снимок реле перед тем, как отсоединить провода, чтобы не забыть, как их снова подключить позже.

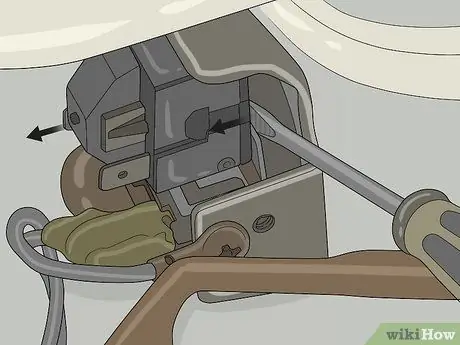

Шаг 5. Снимите реле, вытащив его из штырей
Возьмите реле со стороны, с которой вы только что сняли провода, и осторожно вытащите его из контактов компрессора. Реле должно легко соскользнуть с контактов и отсоединиться от компрессора, чтобы вы могли его проверить. Если вы не можете легко вытащить реле, поместите отвертку между ним и компрессором и снимите его с контактов.
Будьте осторожны, не тяните реле, чтобы оно не погнуло или не сломало штыри на компрессоре
Метод 2 из 3: проверка реле мультиметром

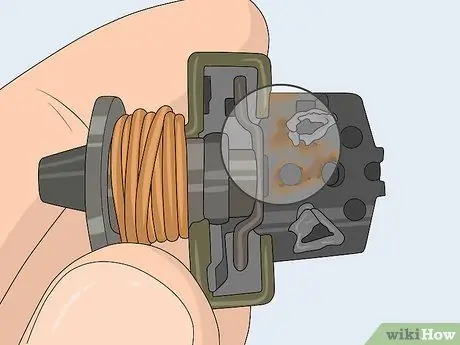

Шаг 1. Посмотрите, нет ли перегоревших следов вокруг портов реле, чтобы убедиться, что оно не закорочено
Осмотрите реле, чтобы увидеть, есть ли на нем какие-либо обугленные маркировки вокруг портов, в которых оно подключено к компрессору. Если вы видите на реле какие-либо перегоревшие детали, то, скорее всего, оно закорочено и его необходимо заменить. Если реле все еще не повреждено, продолжайте тестирование в обычном режиме.
Вы также можете почувствовать запах нагара на реле, если оно сгорело или закорочено

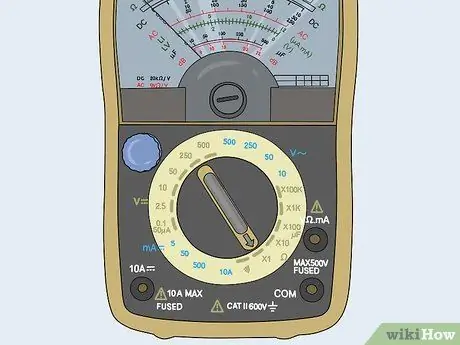

Шаг 2. Настройте мультиметр на измерение сопротивления
Настройте мультиметр на показания сопротивления в омах (Ом), чтобы вы могли легко проверить реле PTC. Подключите конец красного щупа к положительной (+) клемме, а черный щуп - к отрицательной (-) клемме в нижней части мультиметра, чтобы вы могли их использовать.
Вы можете купить мультиметр в строительном магазине или в Интернете

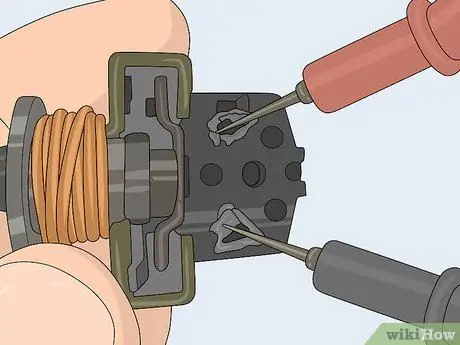

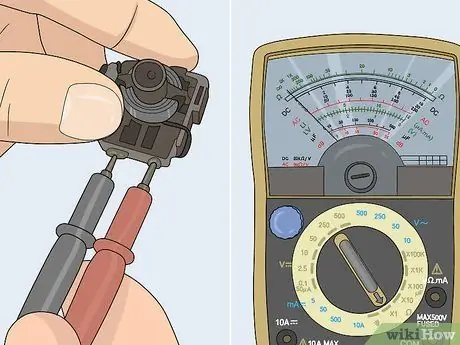

Шаг 3. Поместите щупы в разъемы M и S на реле, чтобы проверить сопротивление обрыва
Найдите порты на стороне вашего реле PTC, над которыми есть буквы M и S, которые обычно являются портами, которые подключаются к компрессору. Вставьте по одному щупу в каждый слот реле одновременно и проверьте показания мультиметра. Не имеет значения, какой зонд вы вставляете в какой порт. Показание должно быть «OL», что означает «открытая линия», что означает бесконечный уровень сопротивления между двумя портами.
Если показание не говорит «OL», оно будет показывать 0-1 Ом, что просто означает, что реле перевернуто
Шаг 4. Переверните реле вверх дном, чтобы увидеть, изменилось ли сопротивление на 0-1 Ом
Держите датчики внутри одних и тех же портов, пока вы переключаете реле на противоположную сторону. Проверьте мультиметр, не изменится ли показание с «OL». Если показание измерителя находится в диапазоне 0-1 Ом, значит, реле все еще работает. Если показание не изменилось или оно выше 1 Ом, возможно, пришло время заменить его.
- Реле PTC имеет внутри небольшую металлическую деталь, которая перемещается, когда через нее проходит электрический ток. Когда металлическая деталь соприкасается с портами, она замыкает линию и создает сопротивление 0 Ом.
- Если реле имеет правильные показания, вам следует проверить компрессор рядом, чтобы узнать, не вызывает ли он проблему.
Кончик:
Используйте зубную щетку, чтобы очистить пыль вокруг портов, если показания не изменились, а затем снимите еще одно показание. Возможно, реле PTC загрязнено, и это влияет на измерение сопротивления.

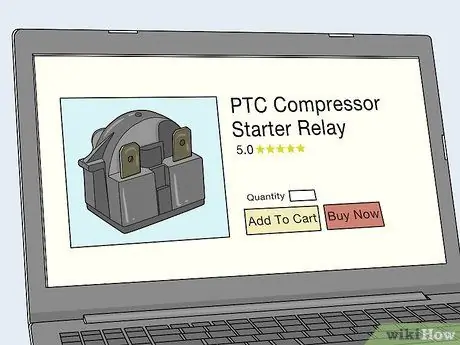

Шаг 5. Закажите реле на замену, если сопротивление не показывает OL или 0-1 Ом
Если ваше показание превысило 1 Ом, возможно, реле не работает должным образом, и вам придется его заменить. Найдите номер модели, указанный на боковой стороне реле, и купите точно такой же, как у вашего холодильника. Как только вы получите новое реле, вставьте его в штыри компрессора. Подсоедините провода к соответствующим портам реле, чтобы оно могло снова включить ваш компрессор. Подключите холодильник снова, чтобы убедиться, что новое реле работает, прежде чем прикручивать заднюю панель.
- Вы можете купить сменные реле PTC в специализированных магазинах бытовой техники или в Интернете. Обычно они стоят от 20 до 80 долларов.
- Если вы не можете найти номер модели на реле PTC, найдите модель холодильника, которая у вас есть, чтобы вы могли купить деталь, которая поместится внутри.
- Попробуйте проверить компрессор, прежде чем покупать новое реле PTC, чтобы убедиться, что оно не является причиной проблемы.
Метод 3 из 3: Тестирование компрессора

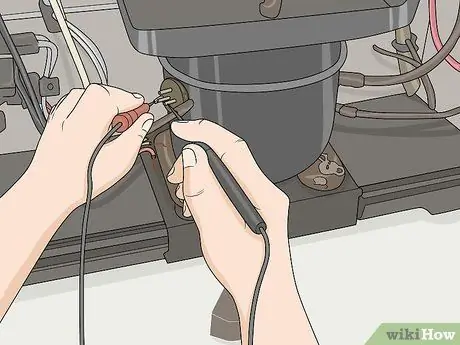

Шаг 1. Поместите щупы мультиметра на левый и правый штыри компрессора
Найдите 3 контакта, к которым подключается реле PTC, на боковой стороне компрессора. Поместите один датчик на крайний левый контакт, а другой датчик - на контакт справа, чтобы измерить сопротивление. Запишите результат измерения, чтобы не забыть его.
- Зубцы будут иметь форму треугольника, перевернутого лицевой стороной вверх или вниз. Для первого измерения используйте штыри, расположенные горизонтально друг напротив друга.
- Сопротивление между двумя контактами зависит от модели холодильника и компрессора.
Шаг 2. Измерьте сопротивление между крайним левым и третьим контактом
Продолжайте прижимать один из щупов к крайнему левому выступу компрессора. Переместите другой щуп к третьему штырю, который будет либо вверху, либо внизу, в зависимости от того, как расположены штыри. Запишите измеренное вами сопротивление между двумя контактами.
- Если контакты расположены в виде перевернутого треугольника, то третий контакт будет внизу. Если они образуют треугольник с правой стороной вверх, то третий зубец будет наверху.
- Удерживайте щупы на штырях не менее 5-10 секунд или пока сопротивление не установится на единичное показание.
Шаг 3. Найдите измерение от крайнего правого и третьего штырей
Удерживая датчик на третьем контакте, переместите другой датчик так, чтобы он оказался на крайнем правом положении. Держите щупы на мультиметре не менее 5 секунд, чтобы вы могли получить точные показания. Найдите на мультиметре значение сопротивления и запишите его, чтобы не забыть.
Шаг 4. Добавьте два самых низких значения, чтобы убедиться, что они находятся в пределах 0,5 Ом от максимального значения
Возьмите 2 наименьших значения сопротивления компрессора и сложите их, чтобы найти общее. Сравните сумму двух показаний с самым высоким измеренным сопротивлением, которое вы сделали, чтобы увидеть, насколько они близки. Если сумма двух показаний находится в пределах 0,5 Ом от максимального значения, которое вы получили, то компрессор в порядке. Если показания выше или ниже порога, то вам нужно вызвать кого-нибудь для ремонта или замены компрессора для вас.
- Ремонт компрессоров может быть дорогостоящим, поэтому вы можете вместо этого купить новый холодильник.
- Если компрессор все еще работает, возможно, проблема с внутренним вентилятором. Обратитесь к специалисту по ремонту, чтобы осмотреть ваш холодильник для дальнейшей диагностики проблемы.
