Узнайте информацию о национальных и местных электротехнических нормах, советы о том, как получить разрешение инспектора на вашу работу, как нагрузить и заземлить цепи и многое другое.
Когда вы заменяете существующий светильник, выключатель или розетку, обычно нет необходимости обращаться к бытовым электротехническим нормам. Но когда вы прокладываете новый электрический кабель для нового обслуживания, вы обязательно должны работать со строительным инспектором и соблюдать все электрические нормы и правила для жилых помещений.
Эта рекомендация применяется к проектам, включающим подключение нескольких цепей или добавление электрической розетки. Строго соблюдайте национальные и местные электротехнические нормы, чтобы обеспечить безопасную установку всех компонентов. Эти коды существуют для защиты вас и вашего дома, поэтому вам следует внимательно ознакомиться с ними, прежде чем начинать проект реконструкции или устанавливать новое электрооборудование. Проверка того, что ваши электромонтажные работы соответствуют нормам, может помочь снизить риск возгорания или поражения электрическим током.
Чтобы помочь вам разобраться в бытовых электротехнических нормах, мы поясним некоторые стандартные требования к домашним электрическим системам. У нас также есть несколько общих советов по безопасной работе с электричеством. Эта полезная информация даст вам общее представление о том, что должны проверить электроинспекторы, прежде чем одобрить вашу работу. Обратитесь к этому руководству по электрическим нормам, включая конкретные требования для отдельных помещений, чтобы обеспечить бесперебойную и безопасную установку электрооборудования.
Национальные и местные электротехнические правила
Профессиональные электрики часто обращаются к Национальному электротехническому кодексу (NEC), объемному изданию, в котором описываются национальные нормы и правила для жилых и коммерческих электропроводок. Вам не обязательно покупать эту книгу, но вам может понадобиться время от времени обращаться к библиотечной копии или онлайн-версии.
Местные строительные отделы часто изменяют NEC, и вы должны соблюдать эти местные нормы. Нет ничего необычного в том, что в соседних городах действуют очень разные правила. Например, в одной области могут быть разрешены пластиковые коробки, а в другой - металлические. Прежде чем приступить к работе, попросите местного инспектора утвердить ваши планы электропроводки.
Если существующая проводка не соответствует местным нормам, скорее всего, ваш строительный отдел не потребует от вас замены проводки. Обычно только новые электромонтажные работы должны соответствовать нормам. Однако, если старая проводка небезопасна, следует ее поменять. Обширный проект реконструкции может потребовать от вас привести весь дом в соответствие с действующими нормами.
Цепи нагрузки и заземления
Любая электрическая схема, будь то простая или сложная, должна начинаться с двух соображений. Во-первых, убедитесь, что новая служба не перегружает цепь. Во-вторых, убедитесь, что все розетки и приборы надежно заземлены. Местные правила, вероятно, требуют, чтобы выключатели и осветительные приборы были заземлены. Заземление защищает от поражения электрическим током в случае ослабления провода или неисправности прибора или устройства. Проверьте с помощью анализатора розеток (5 долларов, The Home Depot).
Все розетки и приборы должны быть подключены к заземляющему проводу (или металлической оболочке), идущему к сервисной панели. Сверьтесь с местными электротехническими нормами и правилами, чтобы определить утвержденный метод. Толстый провод заземления должен выходить из сервисной панели и плотно зажиматься к трубе холодной воды или заземляющим стержням, вбитым в землю снаружи дома.
Методы заземления

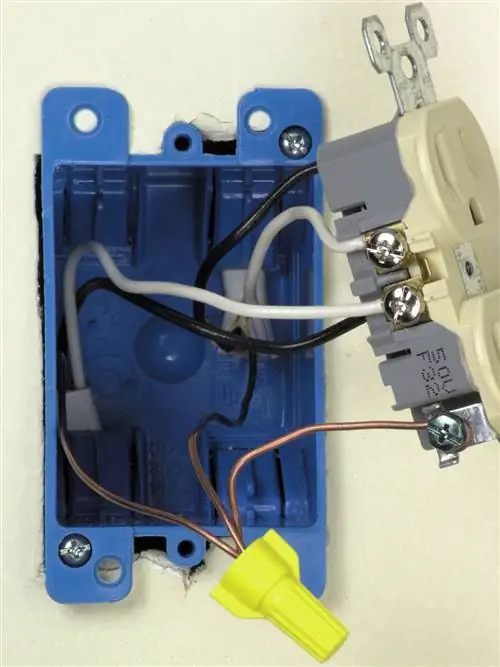

Если коробка пластиковая, подсоедините заземляющий провод только к розетке. Для средней розетки (показанной выше) соедините заземляющие провода вместе и подсоедините к розетке косичкой.
В случае металлической коробки прикрепите провода заземления к розетке и коробке с помощью заземляющего винта. Используйте косичку и гайку заземления.
Системы, в которых используется армированный кабель или металлический кабелепровод, могут не иметь заземляющего провода. Оболочка или кабелепровод обеспечивает путь для заземления, поэтому он должен быть надежно подключен во всех точках.
Общие требования к электрическим нормам
Вот некоторые из наиболее распространенных общих требований к домашним электрическим системам. Конечно, у местных строительных отделов могут быть другие требования.
Коробки: Пластиковые электрические коробки являются стандартными на большей части территории США и Канады, хотя в некоторых местах требуются металлические коробки. Покупайте большие коробки, чтобы провода не были тесными. По возможности надежно прикрепите их к элементу каркаса или используйте коробки для переделки, которые крепятся к поверхности стены.
Розетки, светильники и приборы: Новые розетки и приборы должны быть заземлены. Светильники и приборы должны быть одобрены Underwriters Laboratories (UL).
Кабель: Неметаллический кабель (NM) проще всего прокладывать и принимается большинством строительных отделов. Везде, где кабель открыт, а не скрыт за гипсокартоном или штукатуркой, может потребоваться армированный кабель или кабелепровод.
Схемы: Большинство 120-вольтовых бытовых цепей рассчитаны на 15 ампер, и все лампы должны быть на 15-амперных цепях. На кухнях и в подсобных помещениях могут потребоваться цепи на 20 ампер.
Размер провода: Используйте провод калибра 14 для цепей на 15 ампер и провод калибра 12 для цепей на 20 ампер. Кабели длиной более 500 футов могут нуждаться в проводах большего диаметра. Обратитесь в строительный отдел.
Сервисные панели: Если вам не нужно добавлять новую цепь, вашей сервисной панели, даже если это старый блок предохранителей, вероятно, достаточно. При добавлении цепей может потребоваться обновить панель или добавить подпанель. Обратитесь к инспектору или профессиональному электрику.
Что нужно знать о правилах бытового электроснабжения в каждой комнате
Некоторые электротехнические нормы для жилых помещений распространяются на весь дом, а другие - на отдельные комнаты. Вот некоторые общие рекомендации, но обратите внимание, что местные коды могут отличаться. Эти требования обычно применяются только к новым установкам, поскольку старая проводка не обязана соответствовать требованиям, если она безопасна. Эти требования имеют здравый смысл и не являются слишком строгими. Проводка, не соответствующая этим стандартам, будет либо неудобной, либо небезопасной.
Спальни, гостиная и столовая:
- В каждой комнате возле входной двери должен быть настенный выключатель, который управляет либо потолочным светильником, либо выключаемой розеткой.
- Все потолочные светильники должны управляться настенным выключателем, а не цепочкой.
- Розетки должны находиться на расстоянии не более 12 футов друг от друга и должны быть хотя бы по одной на каждой стене.
- Если участок стены между двумя дверями шире 2 футов, он должен иметь розетку.
- Светильники должны быть на 15-амперных цепях.
- Розеткам обычно разрешается делить цепь с огнями.
- Интенсивный пользователь электроэнергии, такой как оконный кондиционер или домашний кинотеатр, может нуждаться в выделенной цепи.
Коридоры и лестницы:
- На всех лестницах должны быть установлены светильники, управляемые трехпозиционными выключателями внизу и наверху лестницы.
- В коридорах также может понадобиться освещение, управляемое трехпозиционными выключателями.
- Коридор длиннее 10 футов должен иметь хотя бы одну розетку.
Гардеробные:
- Должен быть как минимум один верхний светильник, управляемый настенным выключателем, а не цепочкой.
- В светильнике должен быть шар, а не голая лампочка; лампочка может нагреться настолько, что воспламенится одежда, сложенные друг на друга одеяла или ящики для хранения.
Пристроенный гараж:
- Должна быть хотя бы одна емкость, не считая емкостей, используемых для стирки или других коммунальных услуг.
- Должен быть верхний свет (в дополнение к свету, который является частью механизма открывания гаражных ворот), управляемый хотя бы одним настенным выключателем.
Кухня:
- Многие коды требуют наличия двух 20-амперных цепей небольших приборов, управляющих розетками GFCI, размещенными над столешницами.
- Другие коды требуют розеток с раздельной цепью на 15 ампер.
- Холодильник, микроволновая печь, измельчитель мусора и посудомоечная машина должны быть подключены к разным цепям.
- Лампы должны быть подключены к отдельной 15-амперной цепи.
Ванная:
- Кодексы требуют, чтобы все розетки были защищены GFCI.
- Любой светильник должен иметь герметичный колпак или рассеиватель для защиты от влаги.
- Вентилятор/освещение/обогреватель могут потреблять достаточно энергии, чтобы потребовать собственную цепь.
На улице:
- Для проводки стандартного напряжения требуется либо водонепроницаемый подземный кабель (UF), либо кабелепровод, либо и то, и другое.
- Глубина, на которую должен быть проложен кабель, зависит от местных норм.
- Требуются специальные водонепроницаемые фитинги и крышки. Для низковольтного освещения стандарты менее строгие, и, как правило, разрешение не требуется.
