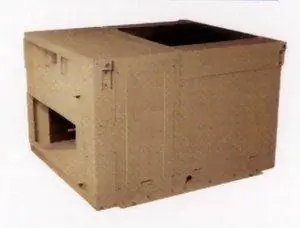

Тепловой насос имеет все компоненты, расположенные в одном корпусе. Устройство обычно размещают на крыше здания или на плоской поверхности снаружи здания. Затем кондиционированный воздух подается в здание для охлаждения или обогрева помещения летом или зимой. Здесь будет обсуждаться пакет «воздух-воздух», в котором тепло отводится или поступает из окружающего воздуха.
Наоборот, сплит-система с тепловым насосом имеет отдельные внутренний и наружный блоки, в которых оба блока соединены друг с другом жидкостной и газовой линиями. Внутренний блок состоит из вентилятора, змеевика, расширительного клапана и электронной платы управления. Наружный блок состоит из вентилятора, змеевика, 4-ходового клапана, компрессора и наружного термостата.
Работа агрегата теплового насоса
Слово «комплект» означает, что все компоненты, необходимые для работы устройства, заключены в один корпус.
Кондиционированный воздух затем направляется в различные помещения с помощью воздуховодов. Вот основные принципы работы типичного пакетного устройства. Элементы управления могут различаться в зависимости от дизайна производителей.
Тепловой насос - охлаждение летом
В теплые дни термостат устанавливается в режим ОХЛАЖДЕНИЯ, а заданная температура устанавливается по желанию, например, 75°F (24°C). Когда комнатная температура выше установленной температуры, включается выход, управляющий 4-ходовым клапаном.
Внутренний вентилятор, наружный вентилятор и выходы компрессора включатся. Когда это происходит, система работает в режиме охлаждения, при котором горячий газ от компрессора отводится в наружный змеевик с помощью 4-ходового клапана.
Система будет продолжать работать до тех пор, пока температура в помещении не упадет на определенный градус ниже установленной температуры. Как только это произойдет, компрессор, наружный вентилятор и внутренний вентилятор (для некоторых конструкций будут продолжать работать) выключаются.
Информация, обсуждаемая здесь, действительна для компрессора типа ON/OFF, а не инверторного типа. Компрессор инверторного типа требует гораздо более сложного электронного управления и не может управляться с помощью обычного термостата.
Тепловой насос - отопление зимой
Когда наступает зима, для обогрева помещения требуется горячий воздух. Термостат установлен в режим НАГРЕВ, а заданная температура устанавливается по желанию, например, 80°F (27°C). После этого 4-ходовой клапан выключится.
Когда комнатная температура ниже установленной температуры на определенный градус (в зависимости от используемого термостата), включатся внутренний вентилятор, наружный вентилятор и компрессор.
Поскольку 4-ходовой клапан ВЫКЛ., горячий воздух от компрессора направляется на внутренний змеевик. Теперь система работает в режиме обогрева.
Когда температура наружного воздуха продолжает падать, количество тепла, которое может быть передано, начинает уменьшаться. Для того, чтобы продолжать обеспечивать обогрев помещения, включается автономный отопитель на электрическом, жидком или газовом топливе.
В зависимости от элементов управления, используемых производителем, использование наружного термостата для управления дополнительным обогревателем является обычным явлением.
В случае отказа теплового насоса можно использовать режимАварийный обогрев для обогрева помещения. Однако это должно быть временной мерой, поскольку КПД дополнительного нагревателя не так хорош, как при работе системы с тепловым насосом.
Тепловой насос - Цикл разморозки

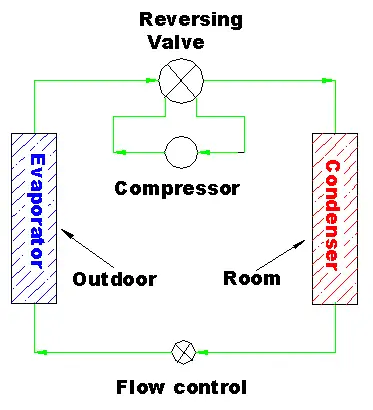

При работе в режиме обогрева наружный змеевик работает как испаритель. Когда температура наружного воздуха начинает падать ниже 50°F (10°C), змеевик начинает замерзать.
Когда это происходит, и при измерении температуры и времени замораживания система управления инициирует режим оттаивания. Управление может быть дефростером или напрямую с главного контроллера.
Во время разморозки агрегат работает в режиме охлаждения. 4-ходовой клапан будет включен, наружный вентилятор ВЫКЛЮЧЕН, а внутренний вентилятор ВЫКЛЮЧЕН (в зависимости от конструкции), но компрессор будет работать.
В это время тепло изнутри здания будет отводиться наружу для нагревания льда. Наружный змеевик теперь является конденсатором, а внутренний змеевик ведет себя как испаритель.
После того, как лед разморозится, система снова переключится в режим обогрева, чтобы нагреть помещение. Поделиться
