Создать собственные промышленные динамики своими руками проще, чем вы думаете. Дизайнер Сара Пиз рассказывает, как это невероятно преобразить стеклянную банку своими руками.

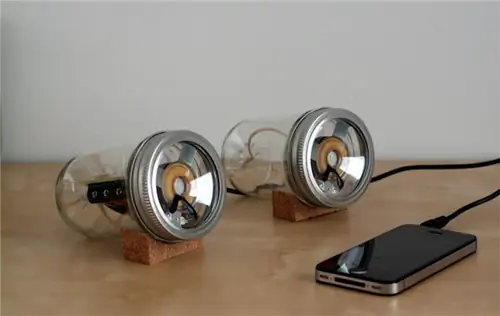

Скромный кувшин каменщика может вместить почти все, включая технические гаджеты! Дизайнер Сара Пиз превратила эти консервные банки в набор динамиков для iPhone, используя файлы дизайна Fab Speakers Дэвида Меллиса с открытым исходным кодом. Результат невероятно стильный.
МАТЕРИАЛЫ
- (2) 66-мм динамика мощностью 0,5 Вт
- Усилитель TPA701D
- аудиокабель (стереоштекер 3,5 мм к проводам)
- держатель батареи
- переключатель (SPDT, шаг 0,1″)
- конденсатор (2,2 мкФ, 1206)
- конденсатор (0,47 мкФ, 1206)
- конденсатор (1 мкФ, 1206)
- резистор (49.9K, 1206)
- резистор (10K, 1206)
- батарейки ААА
- (2) стеклянных банки
- Крышки для консервирования из 2 частей
- алмазное сверло
- паяльник
- инструменты для зачистки проводов
- наждачная бумага
- молоток
- шпиндельная шлифовальная машина (дополнительно)
- пробка (по желанию)
ШАГ 1
Используя документацию Дэвида Меллиса для Fab Speakers, спаяйте вместе электрические компоненты с помощью паяльника, убедившись, что динамики поместятся в вашу банку - 66-мм динамики должны поместиться в небольшую банку.
Альтернатива: вместо того, чтобы создавать свои собственные, вы можете разобрать существующие динамики. В наши дни обычно можно найти дешевые портативные устройства, которые отлично работают.
ШАГ 2
Теперь просверлите отверстия в дне ваших стеклянных банок - алмазное сверло сделает эту работу. Будьте осторожны и обязательно наденьте защитные очки перед началом бурения. Убедитесь, что стекло влажное, пока вы просверливаете отверстия - по одному отверстию в дне каждой банки.
Примечание: это самая сложная часть сборки.
ШАГ 3

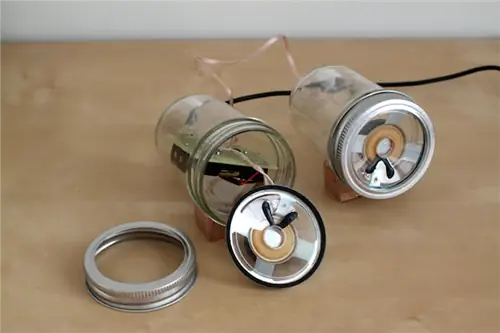

После того, как все отверстия установлены, остается только поместить электронные компоненты внутрь банок. Динамики идеально впишутся внутрь - закрепите их с помощью металлических полос на двухсоставных крышках. Я решил использовать батарейки, поэтому единственные шнуры, выходящие из банок, - это аудиокабель 3,5 мм, который подключается к моему iPhone, и провод, соединяющий каждый динамик с печатной платой.
Аккумулятор припаян непосредственно к печатной плате, которая помещается в одну из банок.
ШАГ 4

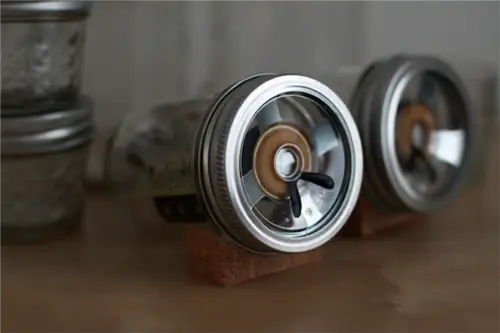

Если вы хотите сделать подставку для динамика, вам понадобятся дополнительные материалы. Я сделал маленькие подставки для пробки, нарисовав нужную мне форму на пробке и придав ей форму шпиндельным шлифовальным станком. И вуаля! Ваши собственные колонки в стеклянной банке своими руками.
Спасибо, Сара Пиз!
