На протяжении многих поколений простой тостер нагревал и подрумянивал все, от хлеба до вафель. Однако этот тостер не так прост, как может показаться. В нем используются электронные компоненты, такие как конденсаторы, микросхемы и даже электромагнит.
Чтобы приготовить тост, первым делом положите хлеб на один из противней тостера.

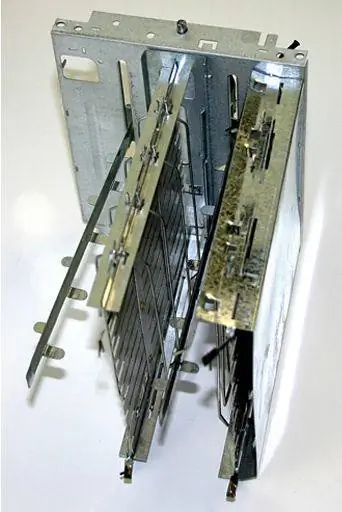

Это внутренний вид лотков для хлеба.
Как только хлеб будет на месте, следующим шагом будет нажатие на рычаг. Рычаг, показанный здесь красным, соединяется с металлической пластиной.
Клин прикреплен к металлической пластине. Перейдите к следующему изображению, чтобы понять, почему клин так важен.
Клин прижимает полоски металла к контактам на печатной плате (PCB).
Полоски металла касаются контактов, замыкая цепь. Это заставляет электричество течь через нихромовые провода, намотанные на слюдяные пластины.
Провода нагреваются из-за электрического сопротивления. Они греют тарелки, а тарелки поджаривают твой хлеб.

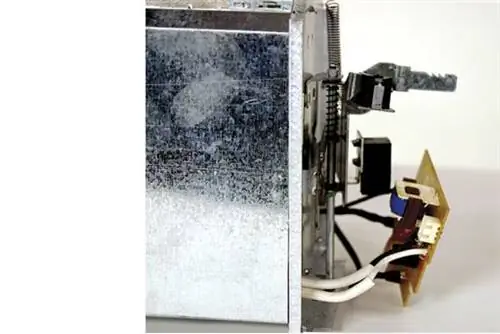

Кроме того, к металлической пластине прикреплены металлический стержень, пружина и лотки, удерживающие хлеб. Металлический стержень касается электромагнита. Этот электромагнит удерживает штангу, лотки и рычаг в нижнем положении до тех пор, пока цепь не разорвется. Затем магнит отпускает, и пружина тянет пластину в верхнее положение.
Вторая печатная плата определяет, сколько времени требуется для разрыва цепи электромагнита. Он использует провода, резисторы и микрочипы для отправки инструкций от органов управления тостера к внутренней электронике.
Когда вы нажимаете кнопку, она нажимает переключатель на печатной плате. Светоизлучающий диод (LED) рядом с кнопкой загорается, и печатная плата изменяет ток, протекающий через тостер.
Вы также можете повернуть диск, подключенный к переменному резистору, чтобы отрегулировать яркость вашего тоста. Резистор влияет на скорость прохождения тока к конденсатору. Чем большее сопротивление встретит текущий, тем темнее будет ваш тост.
Некоторые тостеры поставляются с несколькими тарелками, с помощью которых можно поджаривать узоры на хлебе. Вместо того, чтобы переходить от слюдяных пластин прямо к хлебу, тепло переходит от слюдяных пластин к декоративным пластинам, которые направляют тепло только на части хлеба. Для получения дополнительной информации см. Как работают тостеры.
