Электрические бритвы поразительно похожи на электрические отвертки! Когда вы разбираете бритву, вы обнаружите:
- Аккумулятор
- Переключатель
- Электродвигатель
- Система передач
- Лезвия, обрезающие усы

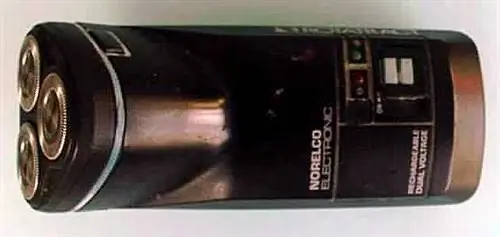

Вот бритва, которую мы будем исследовать сегодня:
Когда вы снимаете крышку, вы обнаружите, что детали спрятаны внутри очень компактно:
Аккумуляторы и двигатель представляют собой единое целое, и они довольно легко вынимаются. На этой картинке вы также можете увидеть переключатель на внутренней стороне передней крышки:
Печатная плата
Аккумуляторы соединены спечатной платой, которая также содержит систему зарядки, контакты для переключателя и контроллер двигателя. Печатная плата представляет собой тонкий кусок стекловолокна с выгравированными на его поверхности медными проводами (мы также видели печатную плату в разобранном нами пульте дистанционного управления).
Также имеется очень маленькая вспомогательная печатная плата, которая содержит 2 светодиода. Эти светодиоды указывают на то, что аккумулятор нуждается в подзарядке, что бритва включена или бритва заряжается.
Рабочий конец бритвы состоит из трех вращающихся лезвий. Лопасти входят в зацепление с тремя валами, каждый из которых входит в зацепление с шестерней двигателя в системе прямого привода.
